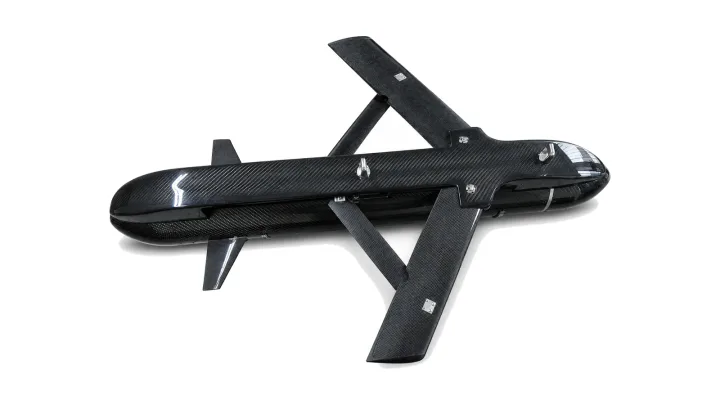

PGB-128
128 mm precision gliding bomb PGB-128
قنبلة انزلاقية من فئة أقل من 50 كجم بقسم حمولة كتلته 20 كجم، ومداها حتى 25 كم من ارتفاع إلقاء 7620 مترًا بعُرى 14 بوصة.
- Caliber
- 128 mm (5 inch)
- Weight class
- less than 50 kg
- Payload section
- 20 kg
جميع بنود الصواريخ والأسلحة الجوية
القنابل الجوية وطقم توجيه أيروديناميكي
تسع بطاقات تغطي حمولات تُطلق من طائرة أو من منصة بلا طيار. القنابل الباليستية هي FAB-100 M80 وFAB-250 M79، والقنبلة الشظوية RAB-250 M91، والقنبلتان عامتا الغرض vFAB-250-2 وvFAB-1000-4، والقنبلة الخارقة المقواة vPRAB-1000-9. ويرافقها القنبلة الانزلاقية PGB-128 عيار 128 ملم، والقنبلة متعددة الأغراض LAB-08 عيار 80 ملم، وطقم التوجيه الأيروديناميكي BNB-015IZ الذي يصفه المصدر بأنه يحوّل قنابل 200 و500 و1000 رطل إلى قنابل مصحّحة. وتَرِد الكتل وتفاصيل الصمامة أو التوجيه في كل بطاقة، بينما تُنشر مسافة عُرى التعليق في القنابل الباليستية الست وفي PGB-128.
- بنود التوريد
- 9
- الأعيرة
- 2
- أنواع الذخيرة
- 1
حسب العيار
الطرازات والمواصفات

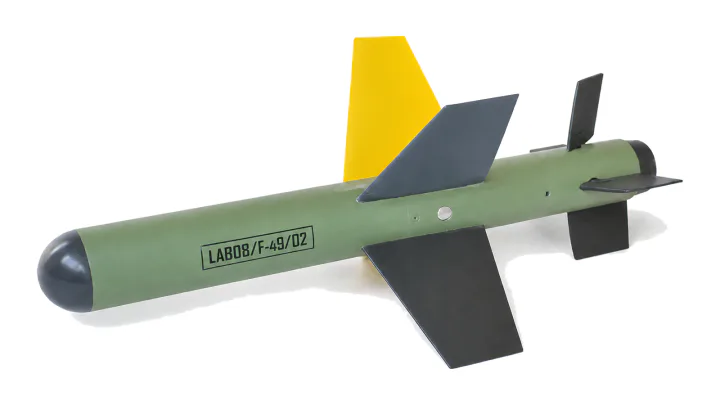

LAB-08
80 mm light multipurpose aerial bomb LAB-08
قنبلة جوية موجهة خفيفة كتلتها 10.5 كجم برأس كتلته 4.5 كجم، ومداها حتى 10 كم بخطأ دائري أقل من 10 أمتار أو أقل من 2 متر اختياريًا.
- Mass
- 10.5 kg
- Diameter / length
- 80 mm / 700 mm
- Warhead mass
- 4.5 kg

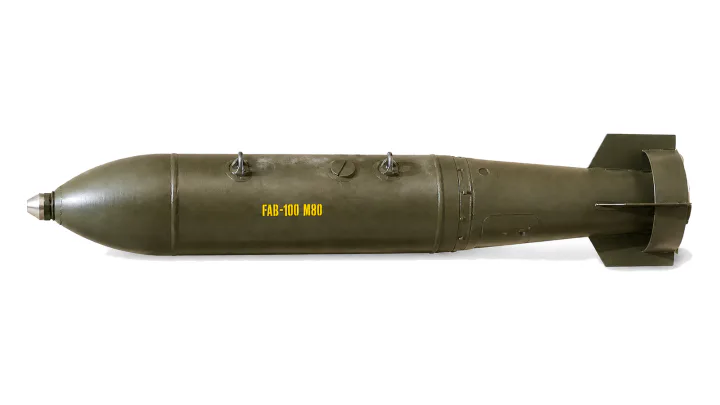

FAB-100 M80
100 kg HE aircraft bomb FAB-100 M80
قنبلة حرة السقوط كتلتها 117 كجم بدون صمامات وتحمل 39 كجم من TNT، تُلقى بسرعة تصل إلى 1000 كم/س وتُعبأ اثني عشر جسمًا في صندوق وزنه 1450 كجم.
- Bomb type
- FAB-100 M80
- Diameter
- 230 mm
- Length
- 1490 mm

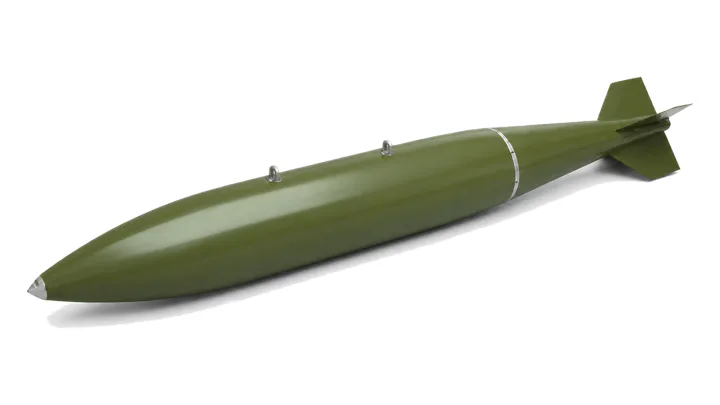

vFAB-1000-4
1000 kg general purpose aerial bomb vFAB-1000-4
قنبلة عامة الغرض كتلتها 905 كجم مع المثبّت وشحنتها الاسمية 425 كجم، تُحمل بمسافة عُرى 762 ملم وتُلقى بين 130 و310 أمتار في الثانية.
- Fuze
- One NATO-standard aft fuze
- Body length without stabiliser
- 2484 mm without tip; 2551 mm with tip
- Length with stabiliser
- 3695 mm without tip; 3761 mm with tip

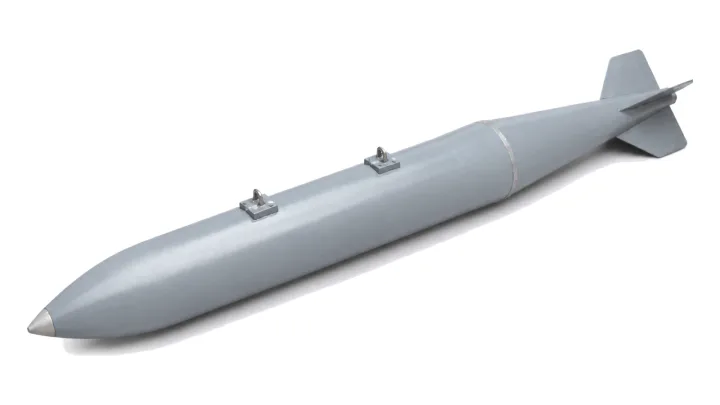

vPRAB-1000-9
1000 kg hardened penetration aerial bomb vPRAB-1000-9
قنبلة خارقة مقواة كتلتها 897 كجم مع المثبّت وشحنتها 254 كجم، وجسمها بطول 2503 ملم وقطر أقصى 370 و405 ملم.
- Fuze
- One NATO-standard aft fuze
- Body length without stabiliser
- 2503 mm
- Length with stabiliser
- 3727 mm

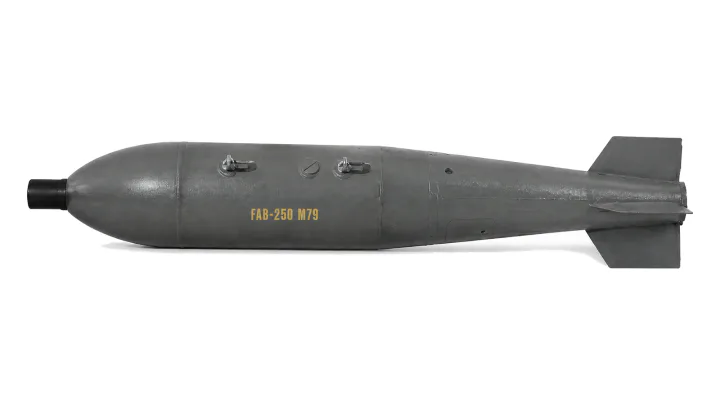

FAB-250 M79
250 kg HE aircraft bomb FAB-250 M79
قنبلة حرة السقوط كتلتها 240 كجم بدون صمامات بشحنة TNT قدرها 105 كجم وقطرها 325 ملم، وتُعبأ ثلاثة أجسام في صندوق وزنه 715 كجم.
- Bomb type
- FAB-250 M79
- Diameter
- 325 mm
- Length
- 2015 mm

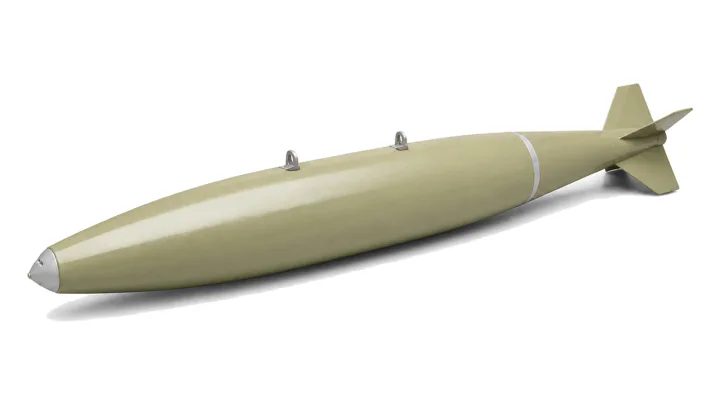

vFAB-250-2
250 kg general purpose aerial bomb vFAB-250-2
قنبلة عامة الغرض كتلتها 273 كجم مع المثبّت وشحنتها 87 كجم وقطر جسمها 273 ملم، وتُحمل بمسافة عُرى 355.6 أو 250 ملم.
- Fuze
- One NATO-standard aft fuze
- Body length without stabiliser
- 1530 mm
- Length with stabiliser
- 2200 mm

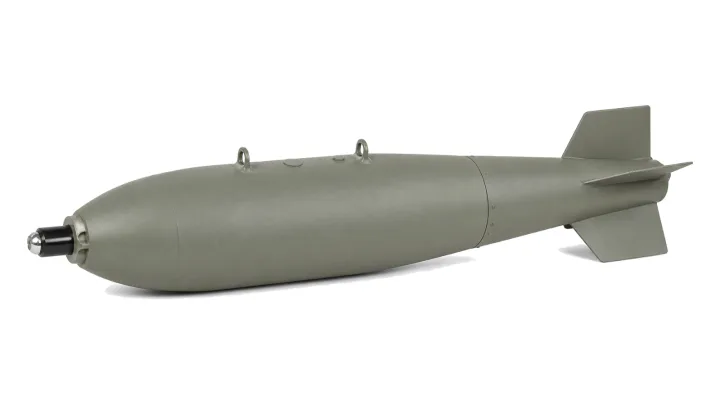

RAB-250 M91
250 kg high-explosive fragmentation air bomb RAB-250 M91
قنبلة شظوية كتلتها 252 كجم بشحنة TNT قدرها 70 كجم و15000 كرة فولاذية قطرها 12 ملم، وتُكمَّل بالصمامة UPB M91.
- Mass of Air Bomb
- 252 kg
- Mass of bomb body
- 231 kg
- Tail Unit mass
- 14.5 kg

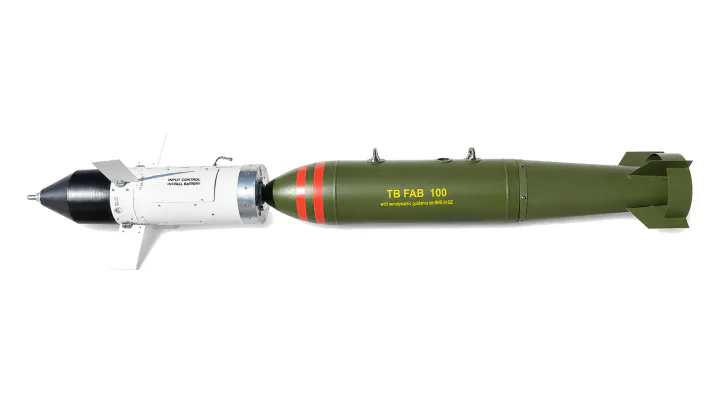

BNB-015IZ
Aerodynamic guidance kit for aircraft bombs BNB-015IZ
طقم توجيه كتلته 25 إلى 31 كجم بملاحة قصورية وساتلية وأربعة أسطح أمامية، وخطأ دائري نحو 15 مترًا للإلقاء بين 1000 و6000 متر.
- Weight
- 25-31 kg (depends on design solution)
- Designation
- BNB-015IZ
- Applicable bombs
- 200, 500 and 1000 lb; M54, M62, M79, Mk8x bomb models
كيف تُوصف القنابل الجوية في وثائق المناقصات
تعطي القنابل الباليستية الست قطر الجسم وطوله، وكتلة الشحنة المتفجرة ونوعها، والمسافة بين عُرى التعليق: 250 و355.6 ملم في بنود FAB وRAB، و355.6 ملم (14 بوصة) في vFAB-250-2، و762 ملم (30 بوصة) في قنبلتي فئة 1000 كجم. وتُذكر الكتلة مع المثبّت وبدونه في بطاقات vFAB وvPRAB، بينما تعطي FAB-100 M80 وFAB-250 M79 الكتلة بدون صمامات. وتُذكر تسميات الصمامات في بنود FAB وRAB، وصمامة خلفية واحدة وفق معيار الناتو في بطاقات vFAB وvPRAB، وتَرِد سرعة الإلقاء أو القصف في خمس من الست. وتُنشر أبعاد الصناديق ووزنها الإجمالي في بطاقتي FAB. أما البنود الموجهة فتُوصف على نحو آخر: PGB-128 بفئة الوزن وقسم الحمولة وارتفاع الإلقاء، وLAB-08 بالقطر والطول والكتلة وكتلة الرأس والخطأ الدائري، وBNB-015IZ بالكتلة وفئات القنابل المتوافقة ونطاق الإلقاء.
ما يفرق بين بنود FAB وvFAB والبنود الموجهة
تشير FAB وRAB إلى القنابل الأقدم حرة السقوط، المحشوة بـ TNT والمكمّلة بصمامات AVU-ET أو AUFK أو UPB M91. أما بطاقات vFAB وvPRAB فتذكر TNT أو Composition B أو Tritonal كخيارات للمادة المتفجرة، وصمامة خلفية وفق معيار الناتو، وعمر تخزين لا يقل عن عشرين عامًا وفترة فحص كل خمس سنوات. وتمثل PGB-128 وLAB-08 وBNB-015IZ البنود الموجهة، ولكل منها وصف ملاحي خاص.
أسئلة حول هذه المعدات
ما فئات الأوزان الممثلة هنا؟
تمتد الكتل المذكورة من LAB-08 بوزن 10.5 كجم وPGB-128 دون 50 كجم، إلى FAB-100 M80 بوزن 117 كجم، ثم بنود ربع الطن بين 227 و273 كجم، وصولًا إلى فئة 1000 كجم حيث تبلغ كتلة الجسم 861 كجم في vPRAB-1000-9 و869 أو 872 كجم في vFAB-1000-4، أي 897 و908 كجم إجمالًا مع المثبّت. ويُذكر طقم BNB-015IZ نفسه بين 25 و31 كجم بحسب الحل التصميمي.
هل نُشرت بيانات التعبئة لهذه القنابل؟
لبعضها. تذكر بطاقة FAB-100 M80 اثني عشر جسمًا في صندوق واحد بوزن إجمالي 1450 كجم مع تعبئة الزعانف منفصلة، وتذكر FAB-250 M79 ثلاثة أجسام في الصندوق. أما بطاقتا vFAB وvPRAB فتذكران عمر التخزين وفترة الفحص ومدى درجات حرارة التشغيل.
