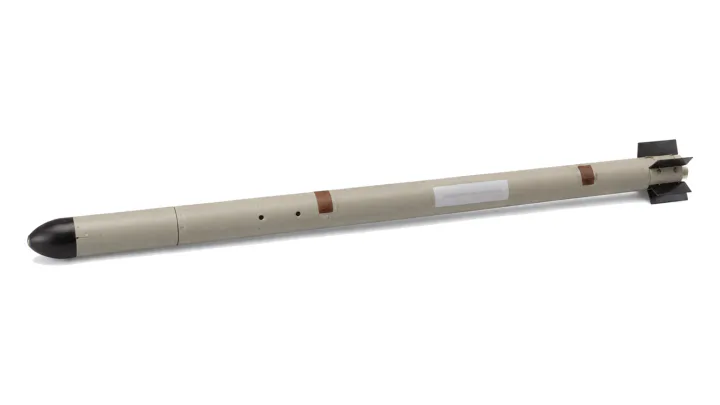

128 mm laser-guided rocket
صاروخ موجه بالليزر كتلته 57 كجم وطوله 2200 ملم برأس شديد الانفجار والتشظي كتلته 20 كجم، ومداه 15 كم من مروحية و28 كم من طائرة.
- Weight
- 57 kg
- Diameter
- 128 mm
- Length
- 2200 mm
جميع بنود الصواريخ والأسلحة الجوية
الصواريخ الموجهة وأنظمة الضرب الدقيق
تسع بطاقات تجمع البنود الموجهة في هذا المجال. يمتد خط MALJUTKA وMALYUTKA من الطراز 9M14P1 الموجه سلكيًا إلى 9M14P1B1 ذي المجس الأمامي المطوَّل، ثم 2M ذي الاختراق المعزز و2T الترادفي و2F الحراري الضغطي، وكلها مذكورة بين 2800 و3000 متر. أما البنود ذاتية التوجيه فهي POS 145 الذي يُطلق من الكتف ورأسه شحنة مجوفة ترادفية عيار 145/50 ملم كتلتها 6.4 كجم، ومنظومة NOVA التي تذكر ضمن خيارات رأسها شحنة مجوفة عيار 145 ملم كتلتها 6.4 كجم. وALAS صاروخ عيار 175 ملم بمحرك نفاث للإدامة، بينما تصف بطاقة أخيرة صاروخًا موجهًا بالليزر عيار 128 ملم.
- بنود التوريد
- 9
- الأعيرة
- 5
- أنواع الذخيرة
- 3
- المعايير
- NATO · المعايير الشرقية
حسب العيار
الطرازات والمواصفات

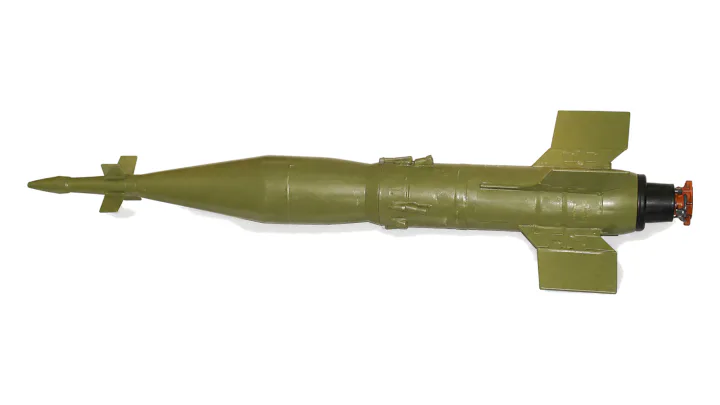

MALYUTKA 2M
120 mm antitank guided missile MALYUTKA 2M
صاروخ موجه مضاد للدروع كتلته 13.4 كجم وطوله 1097 ملم برأس مجوف معزز الاختراق عند 800 ملم، ويُشتبك حتى 2800 متر.
- Weight
- 13.4 kg
- Calibre
- 120 mm
- Missile length
- 1097 mm

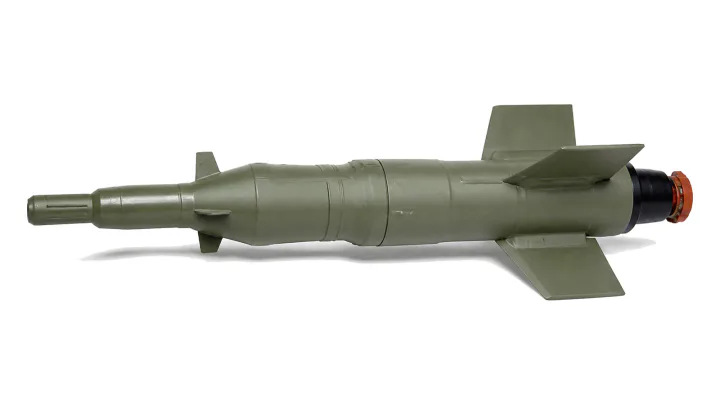

MALYUTKA 2T
120 mm tandem-warhead antitank guided missile MALYUTKA 2T
صاروخ برأس ترادفي كتلته 13.8 كجم وطوله 1264 ملم، اختراقه 800 ملم خلف الدروع التفاعلية، ومداه 2800 متر.
- Weight
- 13.8 kg
- Calibre
- 120 mm
- Missile length
- 1264 mm

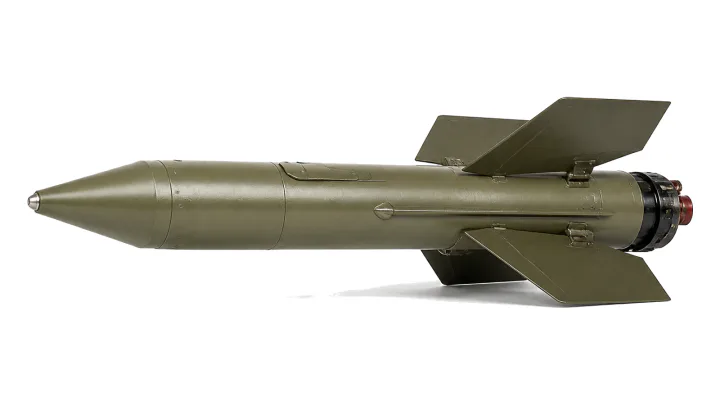

9M14P1
120 mm wire-guided antitank missile MALJUTKA
صاروخ موجه سلكيًا كتلته 11 كجم وطوله 865 ملم واختراقه 460 ملم، يبلغ 3000 متر في 25 ثانية بمعدل صاروخين في الدقيقة.
- Maximum range
- 3000 m
- Missile diameter
- 120 mm
- Warhead calibre
- 120 mm

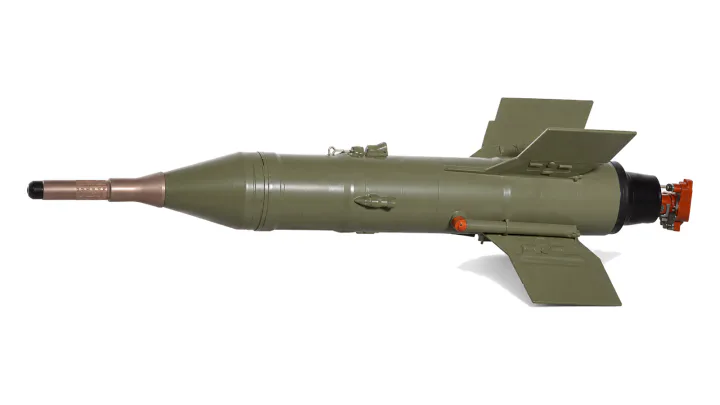

9M14P1B1
120 mm wire-guided antitank missile MALJUTKA, extended nose probe
صاروخ موجه سلكيًا بمجس أمامي مطوَّل طوله 890 ملم واختراقه 580 ملم، ومداه بين 500 و3000 متر.
- Maximum range
- 3000 m
- Missile diameter
- 120 mm
- Warhead calibre
- 120 mm

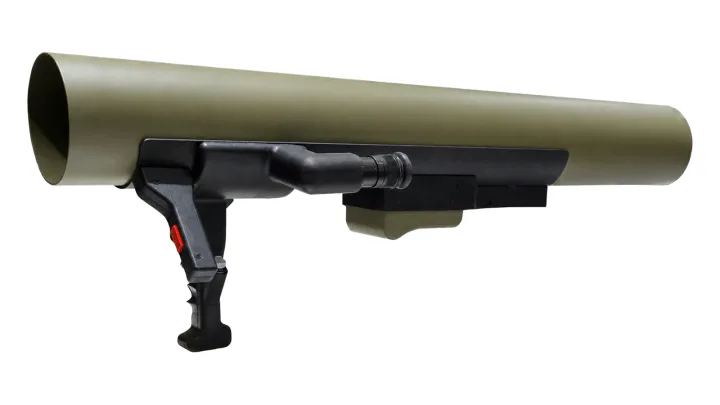

POS 145
145 mm light fire-and-forget anti-tank guided missile
صاروخ يُطلق من الكتف كتلته 15 كجم أو 17 كجم داخل حاويته مع وحدة إطلاق كتلتها 5 كجم، ومداه من 0.4 إلى 2.5 كم برأس ترادفي كتلته 6.4 كجم.
- Maximum range
- 2.5 km
- Rate of fire
- 1 missile/min
- Minimum range
- 0.4 km

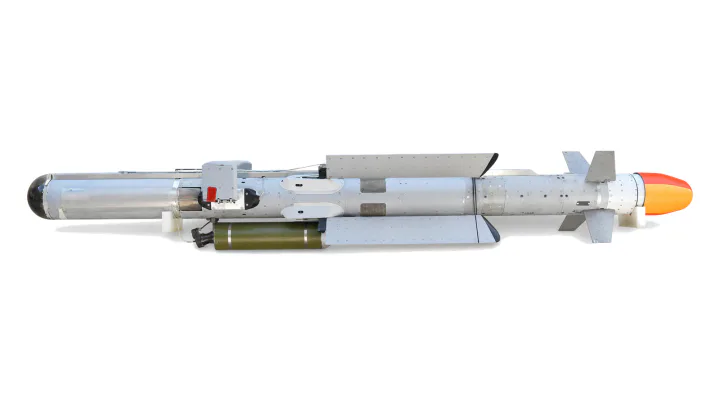

ALAS
175 mm guided missile ALAS
صاروخ يُطلق من حاوية كتلته 73.10 كجم وطوله 2.723 متر بمحرك نفاث للإدامة قوته 400 نيوتن، وسرعة إبحار 120 إلى 150 م/ث بين 4 و25 كم.
- Total body length
- 2.723 m
- Body diameter (caliber)
- 0.175 m
- Wingspan
- 1.638 m

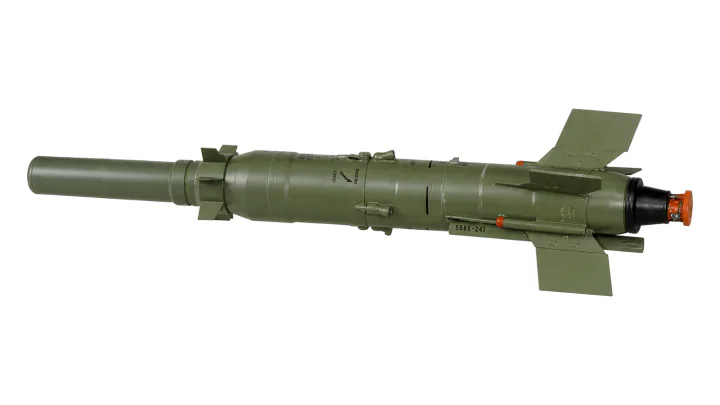

MALYUTKA 2F
90 mm thermobaric guided missile MALYUTKA 2F
صاروخ موجه كتلته 13.5 كجم وطوله 968 ملم برأس حراري ضغطي يعادل 8 كجم من TNT، ويُشتبك حتى 2800 متر بسرعة وسطية 110 م/ث.
- Weight
- 13.5 kg
- Calibre
- 90 mm
- Missile length
- 968 mm

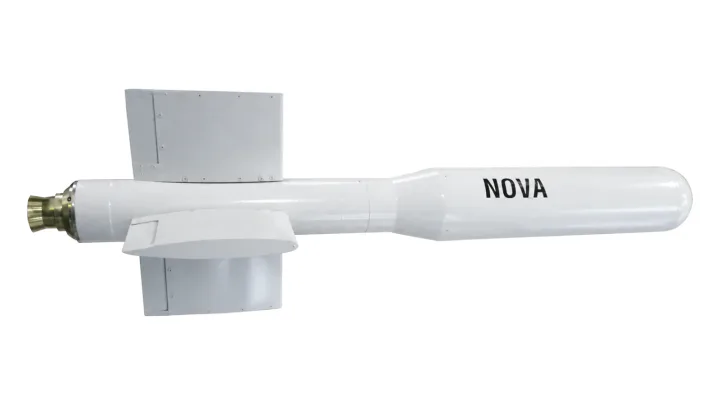

NOVA
NOVA light attack guided missile system
منظومة صواريخ محمولة كتلة صاروخها 26 كجم و50 كجم داخل الحاوية، ومداها من 0.5 إلى أكثر من 8 كم باحتمال إصابة 90 بالمئة.
- Maximum range
- 8+ km
- Average velocity
- 200 m/s
- Minimum range
- 0.5 km
كيف تُوصف الذخائر الموجهة في وثائق المناقصات
تذكر كل بطاقة العيار أو قطر الصاروخ، وكتلة الإطلاق، ونوع الرأس، وقيمة مدى، مع الاختراق أو الأثر حيثما ذكرهما المصدر. ويَرِد طول الصاروخ في بنود MALJUTKA وMALYUTKA الخمسة وفي ALAS وفي صاروخ 128 ملم، بينما يعطي POS 145 وNOVA أبعاد الحاوية بدلًا منه. ويُنشر المدى الأدنى في 9M14P1B1 وPOS 145 وNOVA وALAS. ويُوصف التوجيه المتوسط والنهائي معًا في NOVA وALAS وصاروخ 128 ملم؛ وتذكر بطاقتا MALJUTKA توجيهًا سلكيًا بالأوامر مع تتبع بصري، ويذكر POS 145 رأس تتبع نهائيًا، بينما لا تحمل بطاقات MALYUTKA 2M و2T و2F أي سطر عن التوجيه. وتَرِد قيمة سرعة — متوسطة أو إبحار أو قصوى — في 2M و2T و2F وNOVA وALAS وصاروخ 128 ملم. وتضيف عدة بنود احتمال الإصابة وعمر التخزين ومديات درجات الحرارة في التشغيل والميدان والمستودع، وتُذكر المعدات المساعدة مثل أجهزة الفحص ومحاكيات التدريب حيثما سماها المصدر.
ما الذي يتغير من صاروخ إلى آخر
تحمل خمس بطاقات اسم MALJUTKA أو MALYUTKA، وتميزها اللواحق 9M14P1 و9M14P1B1 و2M و2T و2F، بكتل إطلاق بين 11 و13.8 كجم واختراق بين 460 و800 ملم. ويذكر POS 145 شحنة مجوفة ترادفية عيار 145/50 ملم كتلتها 6.4 كجم، ويذكر NOVA شحنة مجوفة عيار 145 ملم بالكتلة نفسها 6.4 كجم، ويضيف NOVA شحنة عيار 120 ملم بوزن 5.8 كجم وخيارًا بكرات حرة وزنه 7.0 كجم. أما ALAS فكتلته عند الإطلاق 73.10 كجم ومداه الفعال 25 كم.
أسئلة حول هذه المعدات
ما أساليب التوجيه الواردة في هذه المجموعة؟
أربعة أساليب. تعتمد بطاقات MALJUTKA على التوجيه السلكي بالأوامر مع التتبع البصري على خط التصويب. ويستخدم POS 145 وNOVA رأس تتبع تلفزيوني TV أو حراري IIR غير مبرَّد. ويجمع ALAS بين توجيه متوسط بالملاحة INS/GNSS وتوجيه نهائي TV CCD أو IIR. ويستخدم صاروخ 128 ملم ملاحة قصورية أو GPS مع باحث ليزري مشفَّر.
ما المديات المنشورة في البطاقات؟
تذكر بنود MALJUTKA وMALYUTKA مدى 2800 أو 3000 متر. ويُذكر POS 145 بين 0.4 و2.5 كم، وNOVA بين 0.5 وأكثر من 8 كم، وALAS بين 4 و25 كم. أما صاروخ 128 ملم الموجه بالليزر فيذكر 15 كم من مروحية و28 كم من طائرة على ارتفاع 8000 متر.
