M1

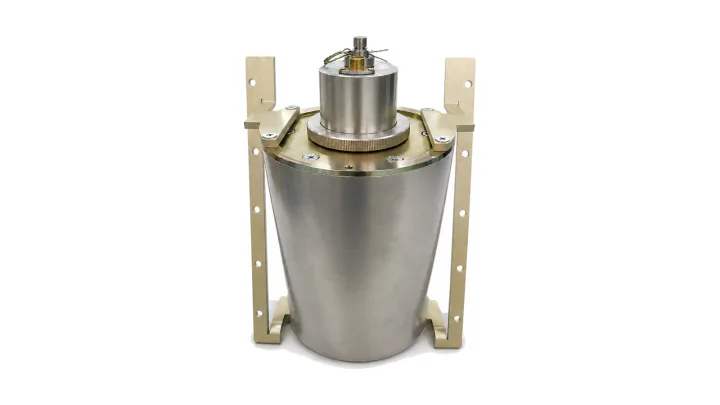

130 mm HE fragmentation warhead M1
رأس شظوي كتلته 8.65 كجم للطائرات المسيّرة يحمل 1.8 كجم من المتفجرات خلف كرات فولاذية قطرها 6 ملم، مع آلية الأمان والتسليح M17SP.
- Calibre (mm)
- 130
- Length (mm)
- 230
- Mass (kg)
- 8.65
جميع بنود الصواريخ والأسلحة الجوية
الذخائر المتسكعة ورؤوس الطائرات المسيّرة (UAV / درون)
أربع بطاقات تكوّن هذه المجموعة. RAVEN 145 عائلة مركبات استطلاع وضرب تُطلق من حاوية، وزنها محمَّلًا أقل من 50 كجم، بدفع إبحار كهربائي أو بالبنزين أو بمحرك نفاث، وبخيارات رؤوس عيار 145 و165 و175 ملم. أما البنود الثلاثة الأخرى فهي الحمولات التي يربطها المصدر بالحاملات المسيّرة: الرأس الشظوي شديد الانفجار M1 عيار 130 ملم مع آلية الأمان والتسليح M17SP، والقنبلة الشظوية مسبقة التشكيل M25 عيار 40 ملم بصمامة UTE M25، والرأس HEDP M25 عيار 90 ملم الذي يذكره المصدر أيضًا لقاذف يدوي عيار 90 ملم.
- بنود التوريد
- 4
- الأعيرة
- 3
- أنواع الذخيرة
- 2
- المعايير
- المعايير الشرقية
حسب العيار
الطرازات والمواصفات
M25

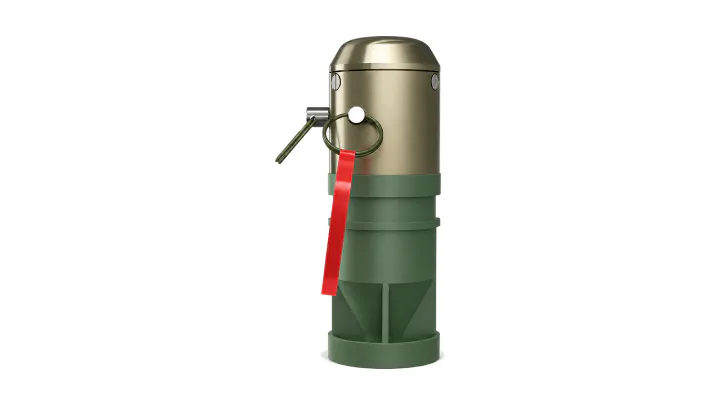

40 mm PFHE bomb M25
قنبلة شظوية مسبقة التشكيل كتلتها 225 جرامًا كحد أقصى تحمل 48 جرامًا من المتفجرات و550 كرة فولاذية على الأقل، وصمامتها UTE M25.
- Calibre (mm)
- 40
- Bomb length (mm)
- max 127
- Bomb mass (g)
- max 225
M25

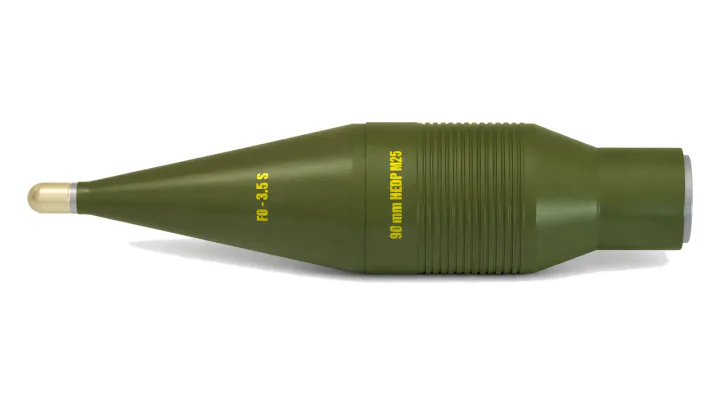

90 mm shaped-charge fragmentation warhead HEDP M25
رأس مجوف شظوي كتلته 1800 جرام يحمل 670 جرامًا من المتفجرات، واختراقه 400 ملم ونصف قطر تأثيره القاتل 15 مترًا.
- Calibre (mm)
- 90
- Mass (g)
- 1800
- Length (mm)
- max 390
RAVEN 145

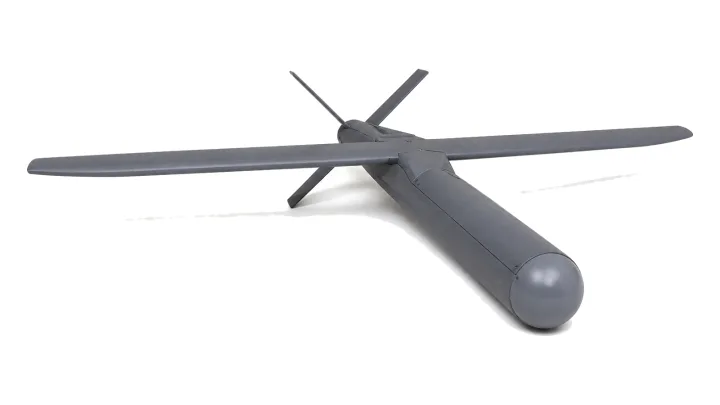

RAVEN 145 long-range loitering area denial weapon
مركبة تُطلق من حاوية كتلتها محمَّلة أقل من 50 كجم بحمولة 15 كجم، وطولها 2.2 متر وباع جناحها 2.4 متر، وتحلق حتى ارتفاع 2000 متر.
- Maximum flying height
- 2000 m
- Starting mass
- less than 50 kg loaded; 35 kg unloaded
- Payload mass
- 15 kg
كيف تُوصف هذه البنود في وثائق المناقصات
تعطي بطاقات الحمولات الثلاث العيار والطول والكتلة وكتلة المادة المتفجرة. وتضيف القنبلة M25 عيار 40 ملم والرأس M25 عيار 90 ملم نصف قطر الفتك ومدى درجات حرارة التشغيل، مع ذكر الصمامة UTE M25 في طراز 40 ملم؛ أما M1 عيار 130 ملم فتعطي بدلًا من ذلك مدى فعالًا أدنى قدره 14 مترًا ومدى تشظٍّ أقصى قدره 300 متر وآلية الأمان والتسليح M17SP. ويضيف بند عيار 90 ملم قدرة الاختراق في لوح درع متجانس. أما بطاقة RAVEN 145 فتوصف بوصفها منظومة: كتلة الإقلاع وكتلة الحمولة وباع الجناح ودفع الإطلاق ودفع الإبحار والملاحة وسعة القاذف وتكوينات محطة التحكم.
عياران تحت التسمية M25
تتكرر التسمية M25 مرتين بعيارين مختلفين: قنبلة عيار 40 ملم كتلتها 225 جرامًا كحد أقصى تحمل 48 جرامًا من المتفجر مع 550 كرة فولاذية على الأقل، ورأس عيار 90 ملم كتلته 1800 جرام يحمل 670 جرامًا. أما M1 عيار 130 ملم فأثقل، إذ تبلغ كتلته 8.65 كجم منها 1.8 كجم متفجرات. وRAVEN 145 هي المركبة الوحيدة هنا، وتختلف نسخها في الدفع والمدى وزمن التحليق.
أسئلة حول هذه المعدات
ما الذي يميز هذه البطاقات عن الصواريخ الموجهة؟
هي حمولات ومركبات يربطها المصدر بحاملات مسيّرة لا بقاذف أو سلاح محمول على الطائرة. ثلاثة بنود منها رؤوس أو قنابل تُذكر مع حاملها، والبند الرابع هو عائلة المركبات المتسكعة نفسها، وتُورَّد مع قاذفها ومحطة التحكم الأرضية.
هل يُعرض RAVEN 145 بأكثر من تكوين؟
تذكر البطاقة عدة تكوينات. نسخة استطلاع بالبنزين بمدى 300 كم وزمن 240 دقيقة، ونسخ ضرب كهربائية بمدى 120 كم وزمن 50 دقيقة، ونسخ ضرب بالبنزين بمدى 150 كم، ونسخة بالبنزين لأهداف المساحات بمدى 600 كم. وسعة القاذف 8 أو 12 أو 18 أو 27 حاوية.
