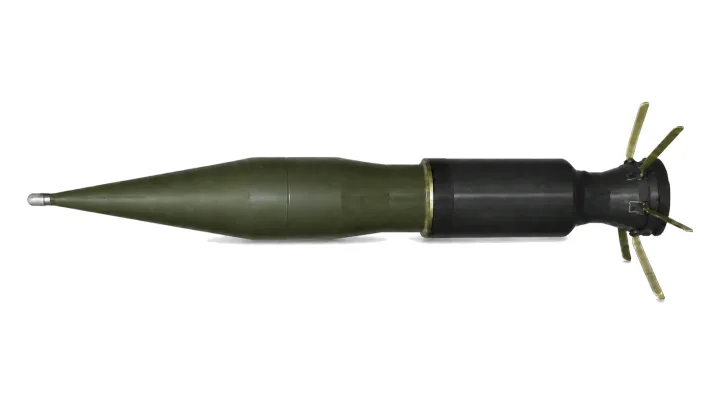

M91
120 mm M91 Hand Anti-Tank Rocket
صاروخ عيار 120 ملم يُطلق من الكتف كتلته 7.35 كجم داخل قاذف كتلته 13 كجم، ومداه الفعال 250 مترًا واختراقه 700 ملم على الأقل.
- Max range
- 1960 m
- Effective range
- 250 m
- Muzzle velocity
- 205 m/s
جميع بنود الصواريخ والأسلحة الجوية
الصواريخ المضادة للدروع المحمولة وقاذفاتها
ست بطاقات تغطي الخط المضاد للدروع المحمول على الفرد. ثلاث منها طلقات كاملة تُورَّد داخل قاذفها أو حاويتها: M80 عيار 64 ملم بوزن 3 كجم، وM79A عيار 90 ملم داخل حاوية نقل، وM91 عيار 120 ملم بوزن 13 كجم مع القاذف. أما القذيفة المجوفة HEAT من الطراز M80 عيار 44 ملم والقاذف اليدوي M80 عيار 44 ملم الذي يطلقها فلكل منهما بطاقة مستقلة، وكذلك الطلقة التفاعلية المجوفة M72 عيار 82 ملم التي يذكرها المصدر لمدفع عديم الارتداد M60. وبين الطلقات يمتد الاختراق المعلن في لوح درع متجانس من 300 ملم إلى 700 ملم على الأقل.
- بنود التوريد
- 6
- الأعيرة
- 5
- أنواع الذخيرة
- 2
- المعايير
- المعايير الشرقية
حسب العيار
الطرازات والمواصفات

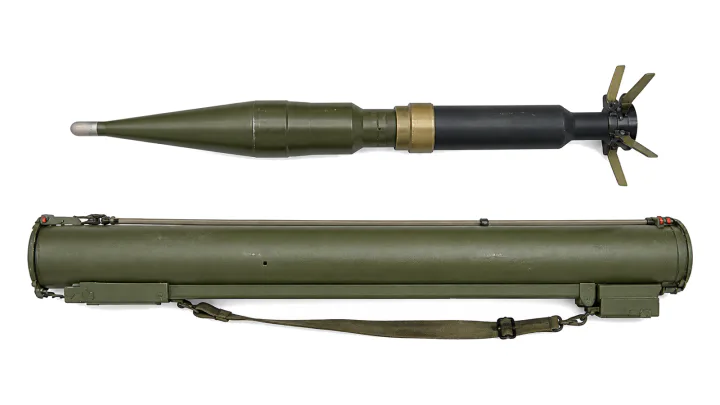

M80
64 mm M80 Hand Anti-Tank Rocket
صاروخ عيار 64 ملم أحادي الاستعمال كتلته 3 كجم وطوله عند الرمي 1200 ملم، ومداه الفعال 200 متر واختراقه 300 ملم على الأقل.
- Max range
- 1280 m
- Effective range
- 200 m
- Muzzle velocity
- 187 m/s

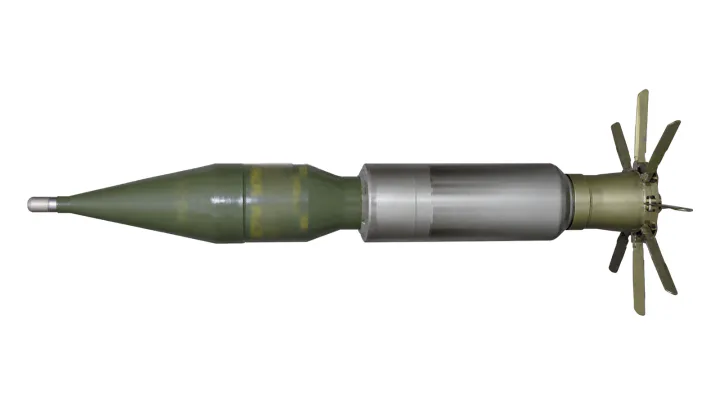

M79A
90 mm M79A HEAT Hand Rocket
صاروخ عيار 90 ملم كتلته 3.67 كجم يُورَّد في حاوية طولها 715 ملم وكتلتها 5.2 كجم، ومداه الفعال 350 مترًا واختراقه أكثر من 400 ملم.
- Max range
- 1960 m
- Effective range
- 350 m
- Muzzle velocity
- 245 m/s

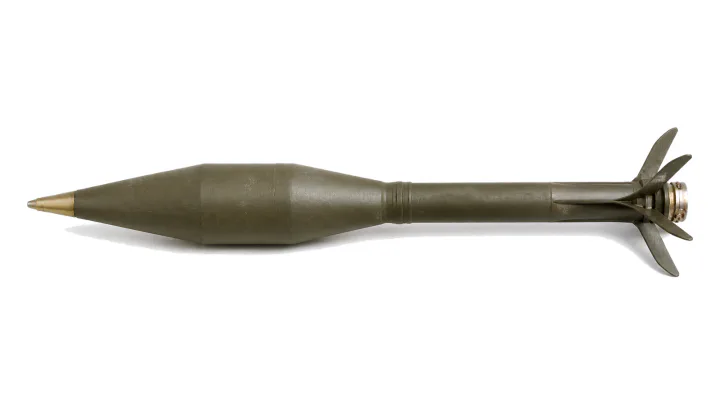

M80
44 mm HEAT shell for hand launcher M80
قذيفة بشحنة مجوفة كتلتها 2.45 كجم برأس عيار 85 ملم على ذيل عيار 44 ملم، ومداها المسدد 200 متر واختراقها 400 ملم.
- Mass
- 2.45 kg
- Fuze
- Point detonating superquick, safe detonator with interrupted initiation train
- Launcher calibre
- 44 mm

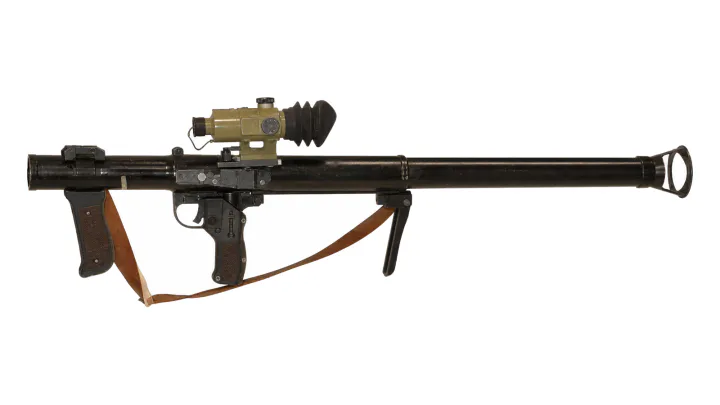

M80
44 mm hand-held antitank rocket launcher
قاذف يُطلق من الكتف كتلته 6.6 كجم وطوله 1.040 متر مزود بالمنظار ON-M80 كتلته 0.83 كجم، ويطلق قذائف القاذف اليدوي M57 نفسها.
- Calibre
- 44 mm
- Launcher mass
- 6.6 kg
- Optical system mass
- 0.83 kg

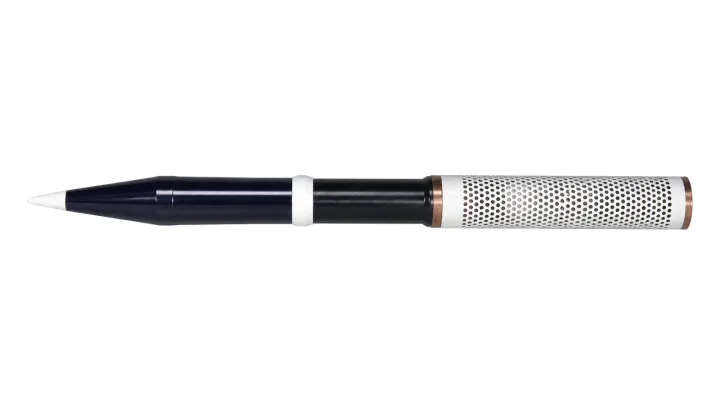

M72
82 mm reactive-cumulative round for recoilless gun M60
طلقة معززة صاروخيًا كتلتها 7.800 كجم بشحنة 0.710 كجم من TNT وRDX، تنطلق بسرعة 390 م/ث، ومداها 1000 متر واختراقها 400 ملم.
- Muzzle velocity
- 390 m/s
- Weight
- 7.800 kg
- Fuze
- Super quick UT M731
ما تذكره كل بطاقة
تعطي كل بطاقة العيار وكتلة. وتضيف الطلقات الكاملة الثلاث — M80 عيار 64 ملم وM79A عيار 90 ملم وM91 عيار 120 ملم — الطول الكلي والسرعة الابتدائية والمديين الأقصى والفعال والاختراق في لوح درع متجانس، ومسافة تسليح الصمامة بين 6 و25 مترًا، وزمن تدمير ذاتي بين أربع وست ثوانٍ، ومدى درجات حرارة التشغيل. وتعطي الطلقة M72 عيار 82 ملم السرعة الابتدائية ومدى 1000 متر واختراقًا زاويًا قدره 400 ملم، مع كتل المتفجر والوقود الدافع والشحنة الصاروخية. أما بطاقتا عيار 44 ملم فتتقاسمان البيانات: تعطي القذيفة M80 عيار الرأس والكتلة ومدى الرمي المسطح والاختراق وصمامتها، ويعطي القاذف اليدوي M80 كتلة القاذف وكتلة المنظومة البصرية والطول وجهاز التصويب.
أين تظهر التسمية M80
التسمية M80 تحملها ثلاث بطاقات: الصاروخ أحادي الاستعمال عيار 64 ملم، والقذيفة المجوفة HEAT عيار 44 ملم، والقاذف اليدوي عيار 44 ملم الذي يطلقها. أما M79A وM91 وM72 فتشير كل منها إلى بند واحد. وتمتد الكتلة من 2.45 كجم للقذيفة عيار 44 ملم إلى 13 كجم لـ M91 مع القاذف، والمدى الفعال من 200 إلى 350 مترًا، بينما تُذكر الطلقة M72 عند 1000 متر من المدفع عديم الارتداد.
أسئلة حول هذه المعدات
ما بيانات التعبئة الواردة في البطاقات؟
تنشرها أربع بطاقات. تُعبأ M91 عيار 120 ملم بصاروخ واحد داخل قاذف، وقاذفين في صندوق خشبي، وثمانية صناديق على منصة نقل؛ وتُعبأ M80 عيار 64 ملم بأربعة قواذف مكيّسة في الصندوق وتسعة صناديق على المنصة؛ وتُعبأ M79A عيار 90 ملم بثلاث حاويات في الصندوق واثني عشر صندوقًا على المنصة؛ وتُعبأ الطلقة M72 عيار 82 ملم بطلقة كاملة واحدة في علبة كرتونية، وثلاث علب في صندوق خشبي بأبعاد 110 x 34 x 13 سم.
هل يُذكر جهاز تصويب للقاذف؟
نعم. تذكر بطاقة القاذف اليدوي M80 عيار 44 ملم المنظار البصري ON-M80 بشعيرات مضيئة بالتريتيوم للتصويب الليلي ولكشف المصادر تحت الحمراء. وتبلغ كتلة المنظومة البصرية 0.83 كجم مقابل 6.6 كجم للقاذف الذي يبلغ طوله 1.040 متر.
