M15

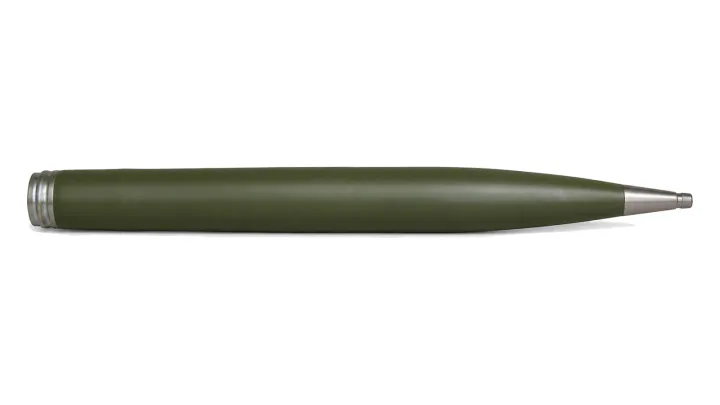

107 mm artillery rocket M15
صاروخ مدفعية عيار 107 ملم كتلته 18.9 كجم يحمل 1.25 كجم من المتفجرات إلى مدى 8.3 كم، ويُكمَّل بالصمامة الارتطامية UTI M84.
- Maximum range
- 8,3 km
- Fuze
- Point detonating and inertia type UTI M84
- Caliber
- 107 mm
جميع بنود الصواريخ والأسلحة الجوية
منظومات الإطلاق المتعدد وصواريخ المدفعية
اثنتا عشرة بطاقة تجمع صواريخ المدفعية غير الموجهة بالقاذفات التي تطلقها. في عيار 107 ملم يَرِد الطرازان M15 وM06 ممتد المدى. وتشترك صواريخ 122 ملم GRAD وGRAD M وGRAD 2000 في رأس قتالي كتلته 19.1 كجم مع الصمامة، وتختلف في المحرك والمدى، وتَرِد مع قاذف ذاتي الحركة متعدد الأنابيب على هيكل 6x6 ومع القاذف الحاوي MLRS 122 على مركبة 4x4. وفي عيار 128 ملم تَرِد PLAMEN-A M63 وPLAMEN-D M87 وOGANJ M77 إلى جانب القاذفين ذاتيي الحركة PLAMEN C وOGANJ C.
- بنود التوريد
- 12
- الأعيرة
- 3
- أنواع الذخيرة
- 2
- المعايير
- المعايير الشرقية
حسب العيار
الطرازات والمواصفات
M06

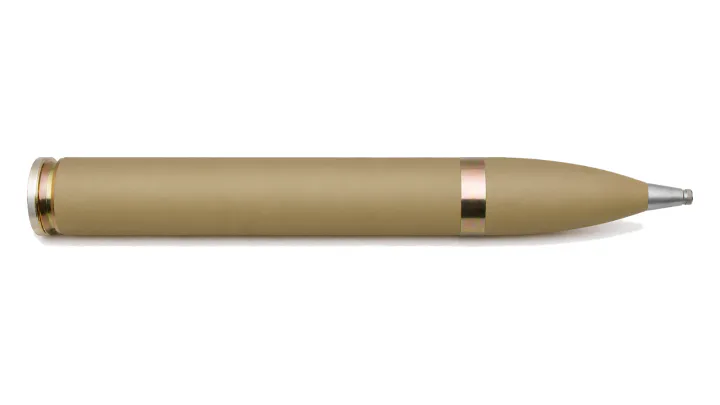

107 mm extended-range HE artillery rocket
صاروخ عيار 107 ملم ممتد المدى كتلته 17.6 كجم يبلغ 11.5 كم، ويُعبأ صاروخان في صندوق خشبي وزنه 49 كجم أو أربعة وعشرون في حاضنة إطلاق.
- Maximum range
- 11.5 km
- Fuze
- UTI M84, 0.35 kg
- Rocket calibre
- 107 mm
GRAD

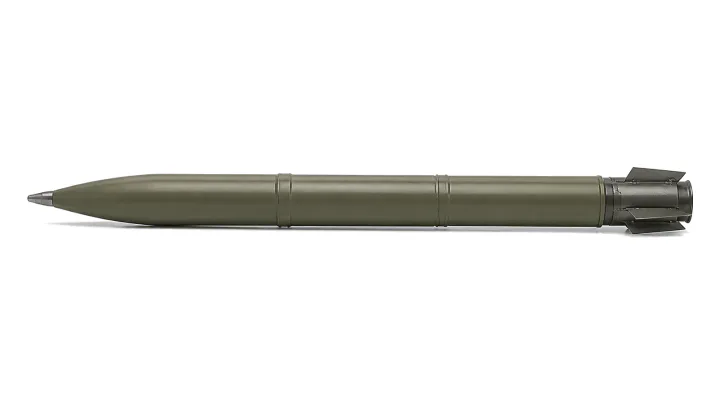

122 mm HE artillery rocket GRAD
صاروخ عيار 122 ملم كتلته 66 كجم برأس كتلته 19.1 كجم مع الصمامة، يبلغ 20.1 كم بزاوية 48.48 درجة بمحرك ذي غرفتي احتراق.
- Calibre
- 122 mm
- Length
- 2875 mm
- Total mass
- 66 kg
MLRS 122

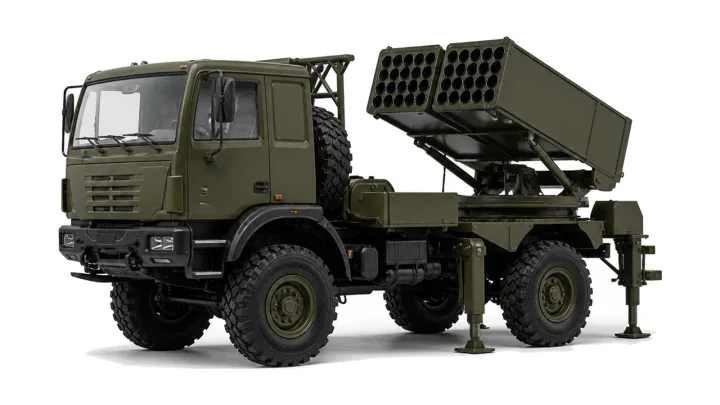

122 mm container-type multiple launch rocket system
قاذف حاوٍ على مركبة 4x4 بعدد 2 × 20 أنبوبًا قابلًا لإعادة الاستعمال، من 20 كم مع GRAD BM21 9M22U إلى 50 كم مع صاروخ 122 ملم جديد.
- Rate of fire
- 0.4 s to 2 s between two rocket launches; 10 to 40 s for 1 container, 20 to 80 s for 2 containers
- Calibre
- 122 mm
- Launching module
- 2 x 20 launch containers with reusable 122 mm steel launching tubes
GRAD M

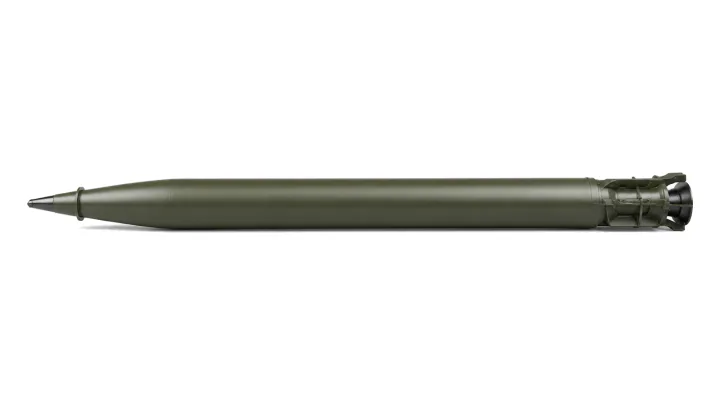

122 mm extended-range HE artillery rocket GRAD M
صاروخ عيار 122 ملم كتلته 69.3 كجم يحمل 25.6 كجم من الوقود الدافع بحشوة نجمية مفردة، ومداه 27.8 كم بالرأس نفسه البالغ 19.1 كجم.
- Calibre
- 122 mm
- Length
- 2875 mm
- Total mass
- 69.3 kg
GRAD 2000

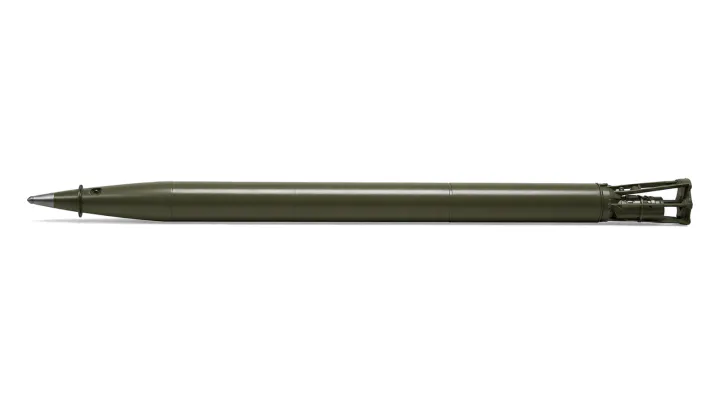

122 mm long-range HE artillery rocket GRAD 2000
صاروخ عيار 122 ملم كتلته 68.3 كجم وطوله 2925 ملم بحشوة أسطوانية مفردة، يبلغ 38.4 كم بزاوية 50 درجة و40 كم بالزاوية المثلى 55 درجة.
- Calibre
- 122 mm
- Length
- 2925 mm
- Total mass
- 68.3 kg
GRAD

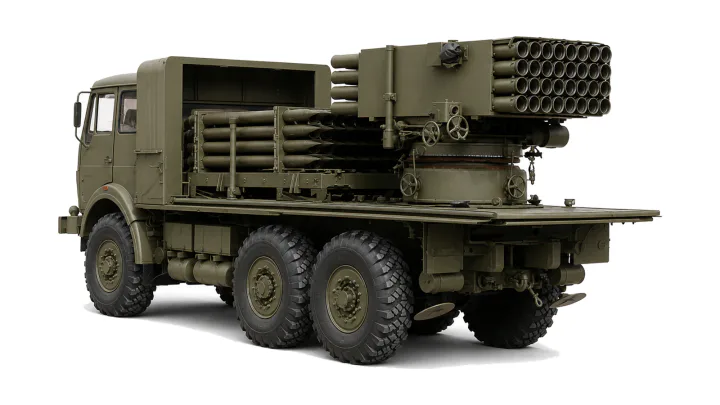

122 mm self-propelled multi-tube rocket launcher GRAD
قاذف ذاتي الحركة عيار 122 ملم على هيكل 6x6 يطلق GRAD إلى 20.1 كم وGRAD M إلى 27.8 كم وGRAD 2000 حتى 40 كم.
- Maximum range
- 20.1 km with GRAD; 27.8 km with GRAD M; up to 40 km with GRAD 2000
- Calibre
- 122 mm
- Rocket types fired
- GRAD, GRAD M and GRAD 2000
M77

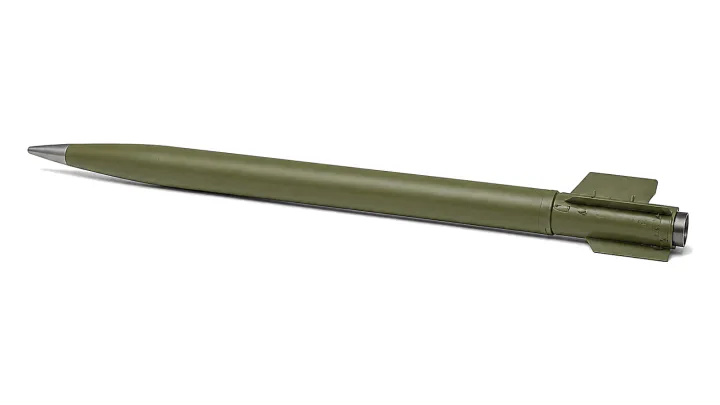

128 mm HE artillery rocket OGANJ
صاروخ عيار 128 ملم كتلته 67 كجم برأس كتلته 19.5 كجم وصمامة UTU M77، ومداه 21500 متر ونصف قطر تأثيره 40 مترًا، ويُعبأ صاروخ في كل صندوق.
- Maximum range
- 21500 m
- Fuze
- UTU M77
- Rocket diameter
- 128 mm
PLAMEN-A M63

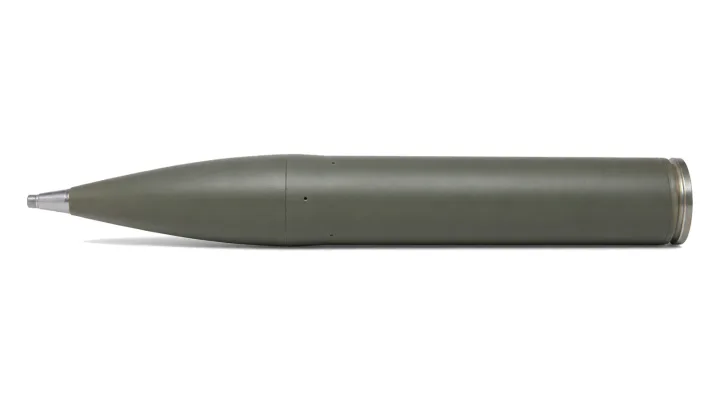

128 mm HE artillery rocket PLAMEN-A
صاروخ عيار 128 ملم كتلته 23.1 كجم وطوله 837 ملم يحمل 2.6 كجم من المتفجرات إلى 8600 متر، ويُطلق من أنبوب طوله 1030 ملم.
- Maximum range
- 8600 m
- Rocket diameter
- 128 mm
- Warhead calibre
- 128 mm
PLAMEN-D M87

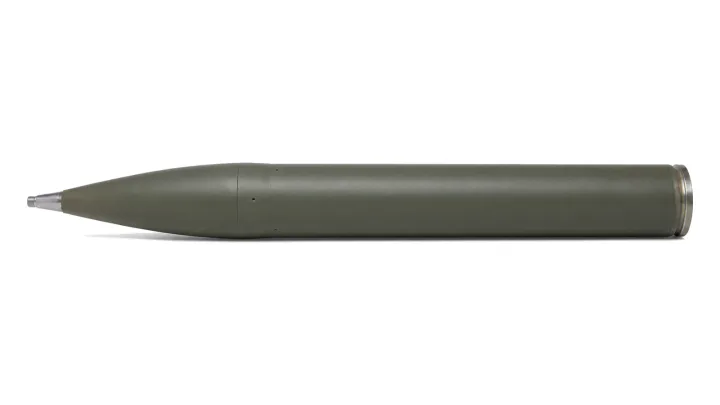

128 mm extended-range HE artillery rocket PLAMEN-D
صاروخ عيار 128 ملم ممتد المدى كتلته 25.5 كجم وطوله 971 ملم يحمل 3.3 كجم من المتفجرات إلى 12625 مترًا من الأنبوب نفسه البالغ 1030 ملم.
- Maximum range
- 12625 m
- Rocket diameter
- 128 mm
- Warhead calibre
- 128 mm
M77

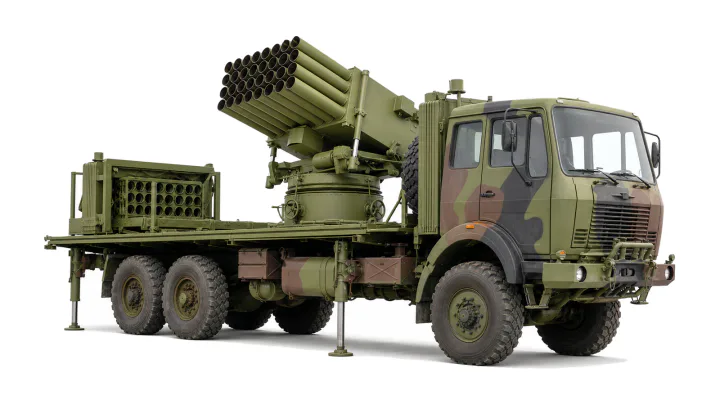

128 mm self-propelled multi-tube rocket launcher OGANJ C
قاذف ذاتي الحركة كتلته 22000 كجم بعدد 24 أو 32 أنبوبًا وذخيرة قتالية من 64 صاروخًا، يطلق الصاروخ M77 إلى 21500 متر بمعدل صاروخين في الثانية.
- Maximum range
- 21500 m
- Calibre
- 128 mm
- Firing rate
- 2 rockets/s
M63/94

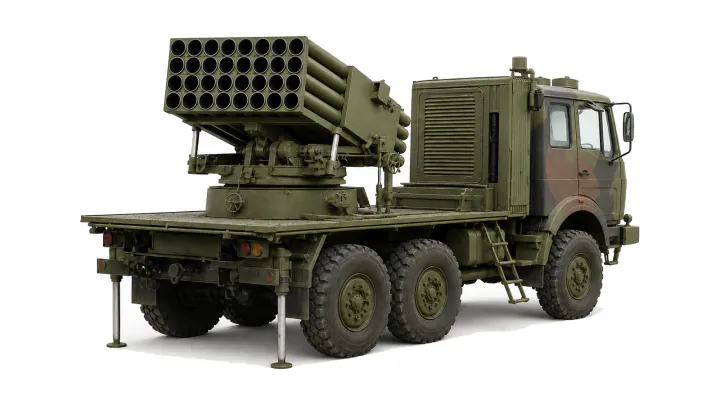

128 mm self-propelled multi-tube rocket launcher PLAMEN C
قاذف ذاتي الحركة كتلته 9600 كجم على هيكل 6x6 يطلق PLAMEN-A M63 إلى 8600 متر وPLAMEN-D M87 إلى 12625 مترًا، وينتشر في 30 ثانية.
- Maximum range
- 8600 m with PLAMEN-A M63; 12625 m with PLAMEN-D M87
- Calibre
- 128 mm
- Firing rate
- 5; 2.5; 1.66 rockets/s
كيف تُوصف صواريخ المدفعية في وثائق المناقصات
تعطي كل بطاقة صاروخ العيار أو قطر الصاروخ، والطول، وكتلة الصاروخ، ومدى أقصى؛ وتضيف بنود عيار 128 ملم الثلاثة عيار الرأس. وتُنشر كتلة الرأس مع الصمامة في صواريخ GRAD الثلاثة، وكتلة رأس في OGANJ M77، بينما تَرِد كتلة الشحنة المتفجرة في صاروخي 107 ملم وصاروخي PLAMEN. ويُذكر الدفع الكلي للمحرك في صواريخ 107 ملم و122 ملم، والدفع النوعي في خط GRAD وحده، حيث يُربط المدى أيضًا بزاوية 48.48 درجة، أو 50 و55 درجة في GRAD 2000. ويُذكر مدى درجات حرارة الاستعمال في كل بطاقات الصواريخ عدا OGANJ M77. وتُذكر تسميات الصمامات مثل UTI M84 وUTU M77 حيثما نُشرت، إلى جانب بيانات أنبوب الإطلاق، وفي بطاقتين بيانات التعبئة في صناديق خشبية أو في حاضنة إطلاق.
عائلات GRAD وPLAMEN وOGANJ
تمر ثلاث عائلات عبر المجموعة. يفرق خط GRAD عيار 122 ملم بين محرك بغرفتي احتراق، وحشوة نجمية مفردة في GRAD M، وحشوة أسطوانية مفردة في GRAD 2000، بكتل كلية بين 66 و69.3 كجم. وتختلف PLAMEN-A M63 وPLAMEN-D M87 في الطول والكتلة والمدى، وتُعد OGANJ M77 عند 67 كجم الأثقل بين صواريخ 128 ملم الثلاثة، وإن ظلت أخف من GRAD M وGRAD 2000. وتحمل كل بطاقة قاذف اسم الصواريخ التي يطلقها.
أسئلة حول هذه المعدات
ما المديات القصوى المذكورة للصواريخ؟
يذكر الطراز M15 عيار 107 ملم مدى 8.3 كم، وM06 مدى 11.5 كم. ويُذكر GRAD عند 20.1 كم، وGRAD M عند 27.8 كم، وGRAD 2000 عند 38.4 كم بزاوية 50 درجة أو 40 كم عند الزاوية المثلى. وفي عيار 128 ملم تذكر PLAMEN-A M63 مدى 8600 متر، وPLAMEN-D M87 مدى 12625 مترًا، وOGANJ M77 مدى 21500 متر.
ماذا تذكر بطاقات القاذفات نفسها؟
تذكر البطاقات الأربع الحامل. ويَرِد مجال العمل في الاتجاه والارتفاع في القاذف الحاوي MLRS 122 وفي OGANJ C؛ ويَرِد معدل الرمي وزمن الانتشار في MLRS 122 وPLAMEN C وOGANJ C؛ بينما لا تذكر بطاقة القاذف ذاتي الحركة GRAD سوى العيار والصواريخ التي يطلقها والمدى الأقصى والحامل. ويذكر OGANJ C عدد أنابيب يبلغ 24 أو 32 وكتلة منظومة قدرها 22000 كجم وطاقمًا من 2 زائد 4؛ ويذكر PLAMEN C كتلة 9600 كجم؛ ويذكر MLRS 122 عدد 2 × 20 أنبوبًا قابلًا لإعادة الاستعمال مع توجيه GPS أو INS أو بصري من مركبة 4x4.
