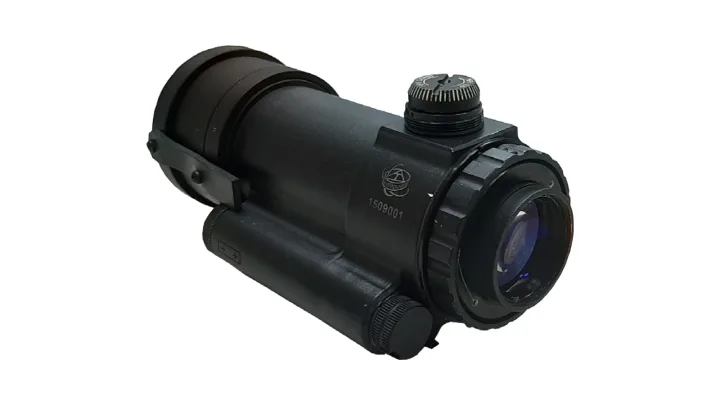

POS-11
POS-11 passive night optical sight
منظار ليلي سلبي 3.5x لبنادق الهجوم عيار 7.62 mm بأنبوب Gen 2+ أو Gen 3، تمييز عند 300 m أو 450 m، تغذية CR123A، كتلة أقل من 1200 g.
- Mass
- < 1200 g
- Magnification
- 3.5x
- Field of view
- 12 deg
جميع البصريات والإلكترونيات البصرية
مناظير تسديد ليلية - أجهزة تركيب أمامي (clip-on) ومناظير مكثِّفة للصورة مخصصة
تُعرض مناظير التسديد المكثِّفة للصورة بشكلين. المناظير المخصصة NNS x4 وNNS x6 وRIS x4 وRIS x6 تحمل تكبيرها الخاص وشبكية مضاءة، ويُثبَّت منظارا NNS مباشرة على سكة Picatinny، والمنظار السلبي POS-11 منظار 3.5x لبنادق الهجوم عيار 7.62 mm. أما أجهزة التركيب الأمامي ZAOK NV وDAMON (Medium Range) وDAMON (Long Range) فتوضع أمام منظار نهاري قائم وتحتفظ بتصفيره الباليستي، بحيث تحافظ البندقية على صورة تسديد واحدة نهاراً وليلاً. وتُبنى جميعها حول أنابيب من الجيل الثاني+ أو الثالث.
- بنود التوريد
- 8
- الأعيرة
- 1
- أنواع الذخيرة
- 1
- المعايير
- NATO
الطرازات والمواصفات

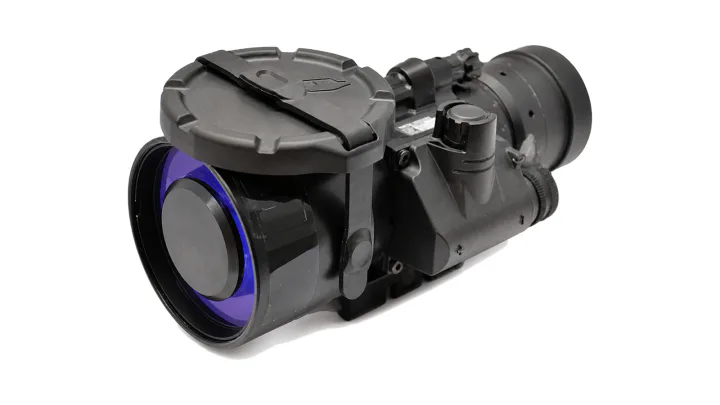

DAMON (Long Range)
DAMON long range clip-on night vision device
جهاز تركيب أمامي بعيد المدى من الجيل الثالث يُستخدم أمام المنظار النهاري، مجال 8.5 درجة، تمييز مركبة عند 1300 m، تثبيت Picatinny، أقل من 1 kg بخلية AA واحدة.
- Weight
- < 1 kg
- Magnification
- x1
- Field of view
- 8.5 deg

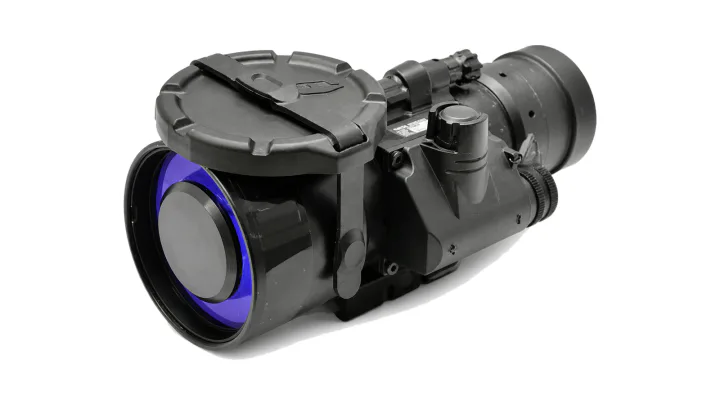

DAMON (Medium Range)
DAMON medium range clip-on night vision device
جهاز تركيب أمامي متوسط المدى من الجيل الثالث بتحكم يدوي في الكسب والتبئير، مجال 13.7 درجة، تمييز مركبة عند 1100 m، تثبيت Picatinny، أقل من 0.900 kg.
- Weight
- < 0.900 kg
- Magnification
- x1
- Field of view
- 13.7 deg

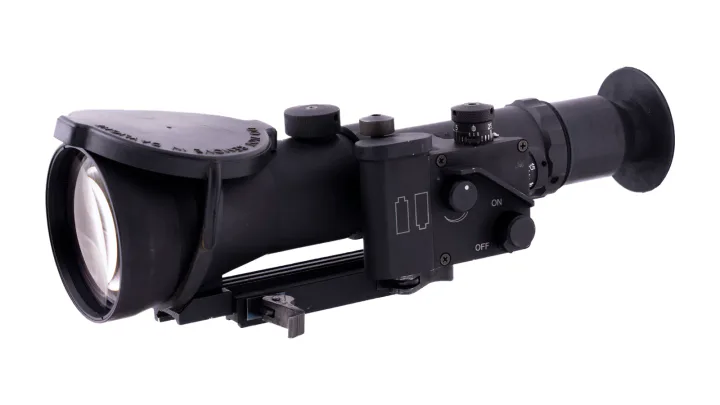

NNS x4
NNS x4 night vision weapon sight
منظار تسديد ليلي x4 بجسم من سبيكة الألومنيوم وأنبوب HD 2100 أو HD 1520، مجال 9 درجات، كشف عند 550 m، تمييز عند 400 m، خليتا AA، وزن 1.5 kg.
- Weight
- 1.5 kg
- Magnification
- x4
- Field of view
- 9 deg

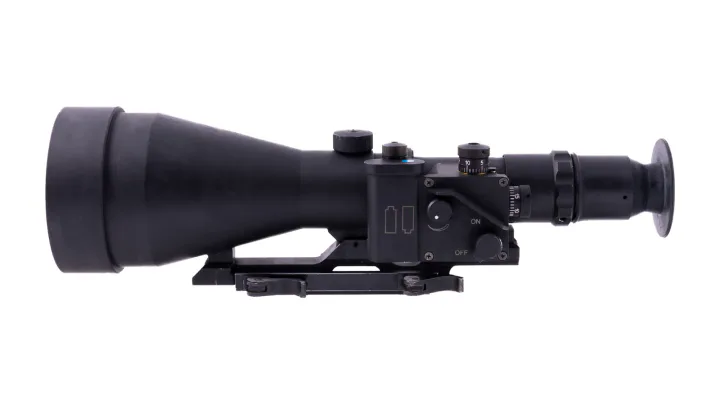

NNS x6
NNS x6 night vision weapon sight
منظار تسديد ليلي x6 بأنبوب HD 2100 أو HD 1520، مجال 5.5 درجة، كشف عند 800 m، تمييز عند 650 m، تبئير من 35 m إلى ما لا نهاية، تثبيت Picatinny، وزن 2.4 kg.
- Weight
- 2.4 kg
- Magnification
- x6
- Field of view
- 5.5 deg

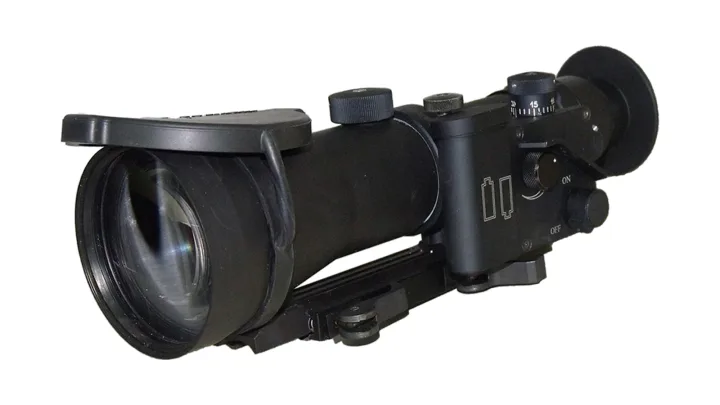

RIS x4
RIS x4 night vision weapon sight
منظار تسديد ليلي x4 للمديات المتوسطة بأنبوب HD 2100 أو HD 1520، كشف عند 550 m، نقرة 3 cm عند 100 m، خليتا AA لمدة 40 ساعة كحد أدنى، وزن 1.5 kg.
- Weight
- 1.5 kg
- Magnification
- x4
- Field of view
- 9 deg

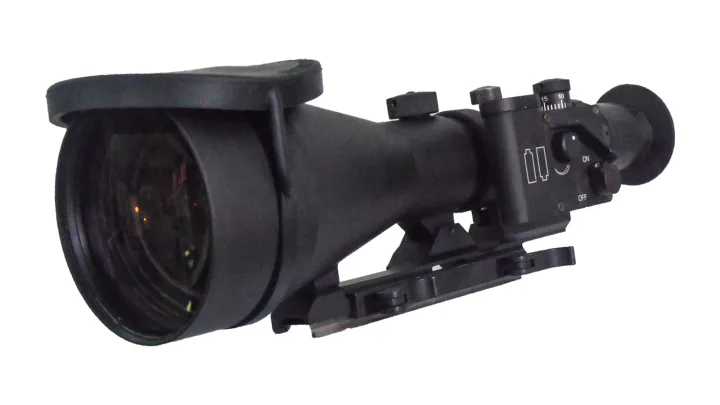

RIS x6
RIS x6 night vision weapon sight
منظار تسديد ليلي x6 للمديات المتوسطة إلى البعيدة بأنبوب HD 2100 أو HD 1520، كشف عند 800 m، نقرة 2 cm عند 100 m، عينية +/-3 dptr، وزن 2.4 kg.
- Weight
- 2.4 kg
- Magnification
- x6
- Field of view
- 5.5 deg

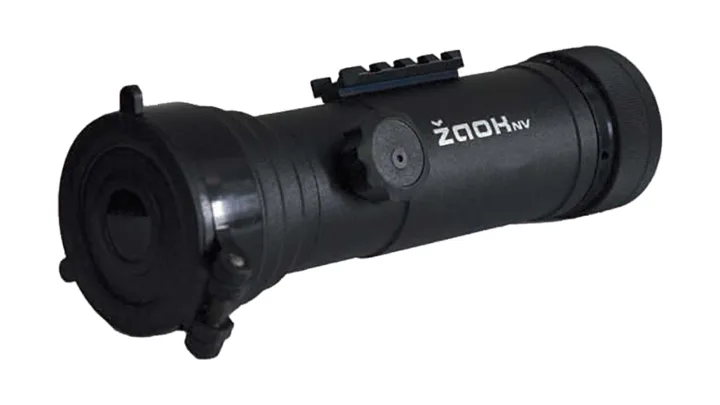

ZAOK NV GEN 3 FOM>2000
ZAOK NV clip-on night sight
منظار ليلي بتركيب أمامي من الجيل الثالث بأنبوب HD 1521 بمعامل جدارة يفوق 2000، عدسة شيئية 52 mm، مجال 9 درجات، منظار نهاري موصى به 3-12x، خلية CR123A لمدة 50 ساعة كحد أدنى، وزن 635 g.
- Weight
- 635 g
- Magnification
- x1
- Field of view
- 9 deg
منظار مخصص أم تركيب أمامي
يحمل المنظار الليلي المخصص مثل NNS x4 أو RIS x6 تكبيره وشبكيته الخاصة ويُصفَّر بذاته، ولذلك يُدرج كمنظار كامل مع مدى ضبط شبكيته، مع قيمة النقرة عند 100 m لطرازي RIS. أما جهاز التركيب الأمامي مثل ZAOK NV أو DAMON فيُثبَّت أمام منظار البندقية النهاري دون إعادة تصفير، فتبقى شبكية المنظار النهاري وتكبيره قيد الاستخدام. يورد ZAOK NV مدى تكبير موصى به للمنظار النهاري من 3-12x، ويُعرض DAMON بطرازين للمدى المتوسط والبعيد بمجالي رؤية مختلفين.
الأرقام المهمة عند مقارنة الطرازات
مسافات كشف الهدف وتمييزه هي نقطة المقارنة الأولى: تورد مناظير x4 كشفاً عند 550 m وتمييزاً عند 400 m، ومناظير x6 عند 800 m و650 m، ويورد DAMON (Long Range) تمييز مركبة عند 1300 m. ثم يأتي جيل الأنبوب والاستبانة بوحدة lp/mrad أو lp/mm ومدى ضبط الشبكية ونوع البطارية وعمرها والوزن ومدى التبئير. ويورد POS-11 تمييزاً عند 300 m بأنبوب Gen 2+ و450 m بأنبوب Gen 3، مما يبين مدى تأثير اختيار الأنبوب وحده في الأداء.
أسئلة حول هذه المعدات
هل تتطلب أجهزة التركيب الأمامي إعادة تصفير؟
لا. يُركَّب ZAOK NV أمام منظار البندقية النهاري دون إعادة تصفير، ويُستخدم طرازا DAMON بالترادف مع المنظار النهاري مع الاحتفاظ بتصفيره الباليستي. وتستمر شبكية المنظار النهاري وضبطه في الاستخدام.
ما أنابيب تكثيف الصورة المستخدمة في هذه المناظير؟
تُدرج NNS x4 وNNS x6 وRIS x4 وRIS x6 بأنابيب HD 2100 أو HD 1520، وZAOK NV بأنبوب HD 1521 من الجيل الثالث بمعامل جدارة يفوق 2000، وأجهزة DAMON بأنابيب من الجيل الثالث، وPOS-11 بأنبوب Gen 2+ أو Gen 3.
