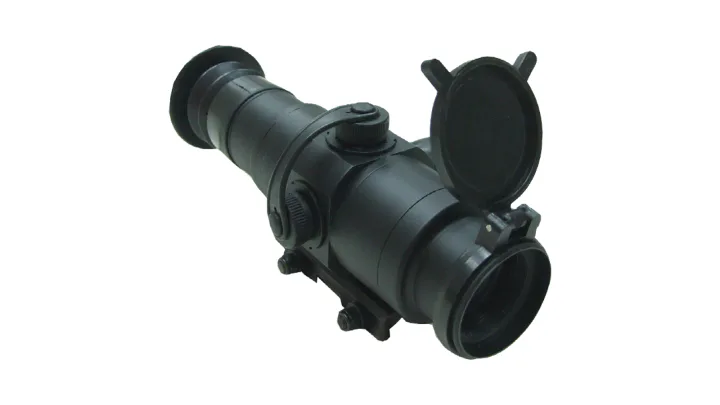

M10
M10 2x optical sight
منظار 2x للبنادق الآلية عيار 5.56 mm حتى مدى 500 m، مجال رؤية 14 درجة، عدسة شيئية 16 mm، إضاءة شبكية LED، كتلة لا تتجاوز 0.590 kg.
- Mass
- <= 0.590 kg
- Magnification
- 2x
- Field of view
- 14 deg
جميع البصريات والإلكترونيات البصرية
مناظير تسديد ومؤشرات ليزرية - مناظير بصرية وانعكاسية بنقطة حمراء وحرارية للبنادق
تُجمع هنا البصريات النهارية والمناظير الانعكاسية والحرارية وأجهزة التأشير الليزرية للبنادق والرشاشات والقاذفات اليدوية. المنظاران ثابتا التكبير M10 (2x) وM20 (4x32) مدرجان للبنادق الآلية حتى مدى 500 m، وNDS X3 منظار نهاري منشوري x3 بشبكية مضاءة. ويُركَّب المنظاران الانعكاسيان بنقطة حمراء NR-3 وRS-C على سكة MIL-STD-1913، ويُدرج NR-3 بديلاً لأدوات التسديد الميكانيكية. أما NT-35 وNT-75 فمنظاران حراريان غير مبردين بكاشف 640x480، وVN-4 منظار فيديو لاسلكي للمراقبة والتسديد من خلف الساتر، وON-M80 مخصص للقاذف اليدوي M80 عيار 44 mm، وOCL-4 وOCL-V وOCL-N مؤشرات ليزرية تُركَّب على السكة.
- بنود التوريد
- 11
- الأعيرة
- 1
- أنواع الذخيرة
- 1
- المعايير
- NATO
الطرازات والمواصفات

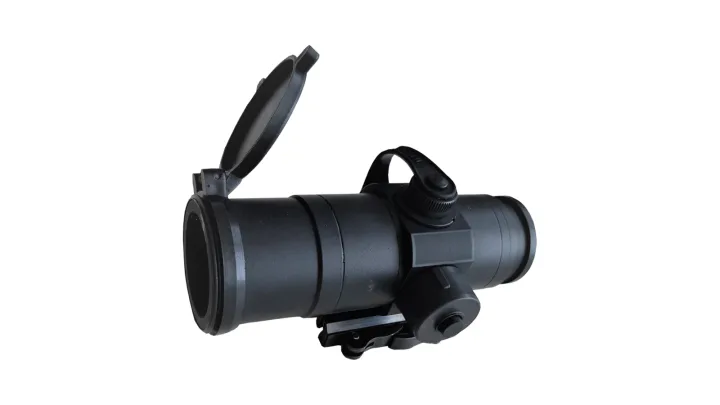

M20
M20 4x32 optical sight
منظار بندقية 4x32 حتى مدى 500 m بمقاييس مسافة في الشبكية لعيارات 5.56 mm و7.62 mm و6.5 mm، إضاءة LED، خلية CR2032 لمدة 200 h، كتلة لا تتجاوز 0.65 kg.
- Mass
- <= 0.65 kg
- Magnification
- 4x
- Field of view
- 7 deg

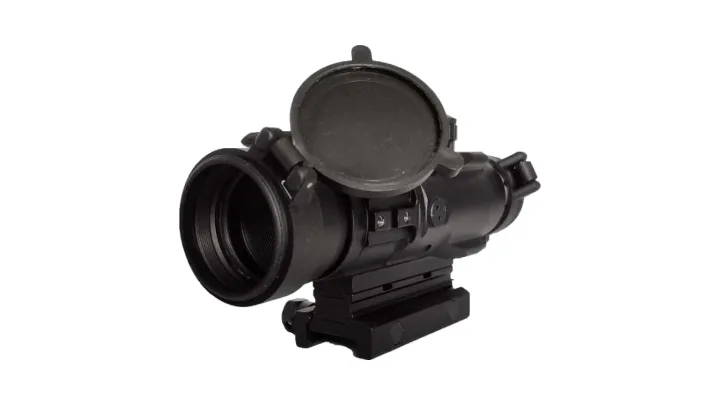

NDS X3
NDS X3 x3 prismatic day sight
منظار نهاري منشوري x3 بعدسة شيئية 32 mm، راحة عينية 72 mm، شبكية مضاءة، خلية CR2032 لمدة 200 ساعة، وزن 0.471 kg، غمر حتى 1 m لمدة 30 دقيقة.
- Weight
- 0.471 kg
- Magnification
- x3 +/-5%
- Field of view
- >= 6 deg

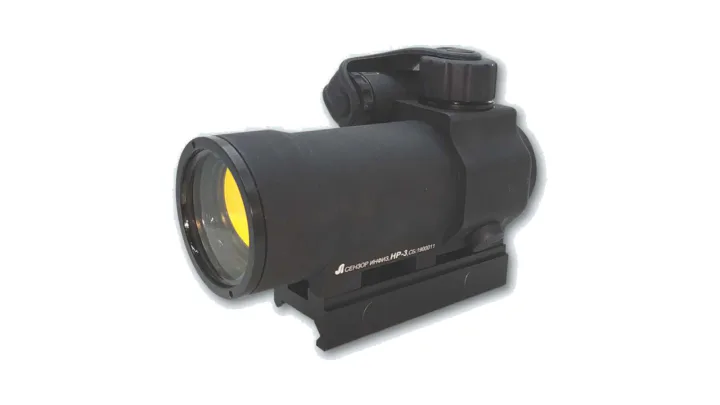

NR-3
NR-3 red dot reflex sight
منظار انعكاسي سلبي بنقطة حمراء وشبكية 2 MOA، عدسة شيئية 30 mm، خلية CR-1/3N لمدة 1000 h نهاراً أو 10000 h ليلاً، تصنيف IP68 حتى 5 m، أقل من 300 g.
- Weight
- < 300 g
- System
- Passive red dot collimator reflex sight
- Magnification
- x1

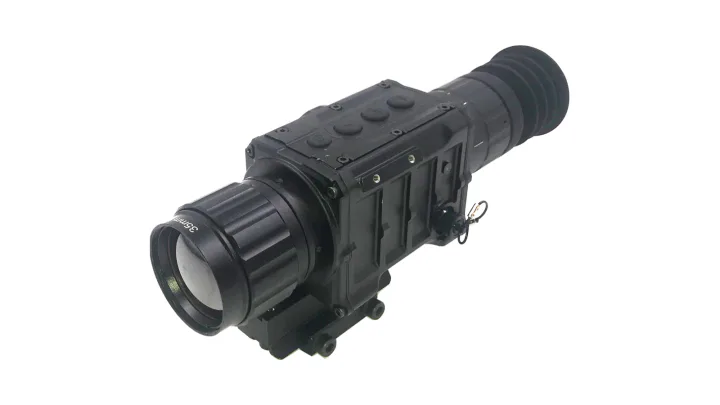

NT-35
NT-35 thermal imaging weapon sight
منظار حراري غير مبرد بكاشف 640x480 وعدسة 35 mm F1.0، مجال 18 x 13.3 درجة، كشف إنسان عند 1140 m، شاشة AMOLED بدقة 800x600، خليتا CR123.
- IR resolution
- 640x480
- Detector type
- Uncooled FPA, 17 um pixel pitch
- NETD
- <= 70 mK
NT-75
NT-75 thermal imaging weapon sight
منظار حراري غير مبرد بلا مصراع بعدسة 75 mm، مجال 8.3 x 6.5 درجة، كشف إنسان عند 2400 m، شاشة OLED بدقة 800x600، خليتا 18650، أقل من 1.2 kg.
- Mass
- < 1.2 kg
- Detector
- Uncooled FPA, IR resolution 640x480
- Field of view / focal distance
- 8.3 deg x 6.5 deg / 75 mm

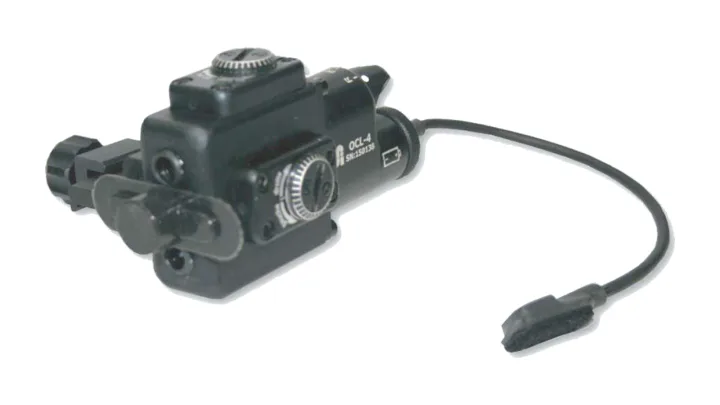

OCL-4
OCL-4 dual spectrum laser target designator
ليزر سلاح ثنائي الطيف يبدّل بين 650 nm مرئي و850 nm تحت أحمر، تباعد 1 mrad، رؤية ليلية تزيد على 200 m و400 m، وزن 290 g مع البطارية والحامل.
- Weight
- 290 g with battery and mount
- Supply voltage
- 3 V lithium battery, CR123
- Power consumption
- < 60 mA

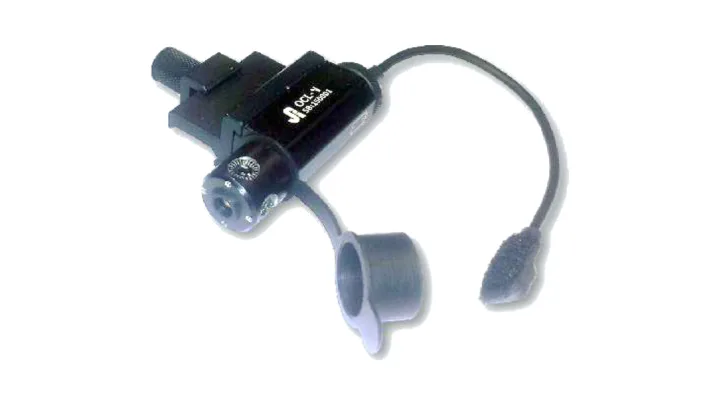

OCL-V / OCL-N
OCL-V and OCL-N laser target designator
مؤشر ليزري يُركَّب على السكة بنسختين OCL-V مرئية 650 nm وOCL-N غير مرئية 850 nm، قدرة أقل من 5 mW، مقاوم للماء حتى 2 m، خلية CR123، وزن 290 g.
- Weight
- 290 g with battery and mount
- Supply voltage
- 3 V lithium battery, CR123
- Power consumption
- < 60 mA

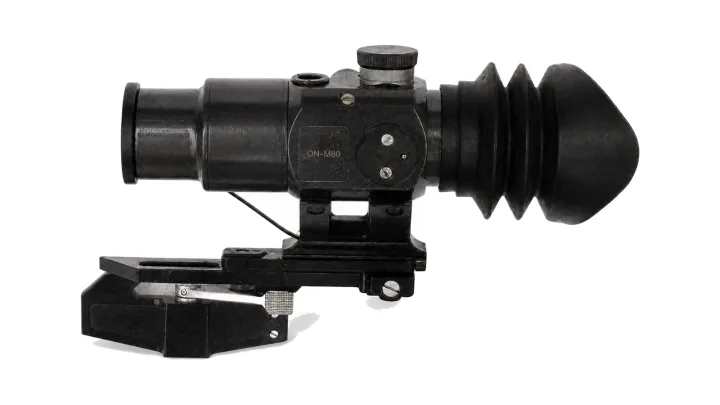

ON-M80
ON-M80 optical sighting device
جهاز تسديد بصري للقاذف اليدوي M80 عيار 44 mm بشبكية مضاءة بالتريتيوم للتسديد الليلي وكشف مصادر الإشعاع تحت الأحمر.
- Weapon
- 44 mm hand launcher M80
- Reticle
- tritium illuminated, enables night sighting
- Additional function
- detection of infrared radiation sources

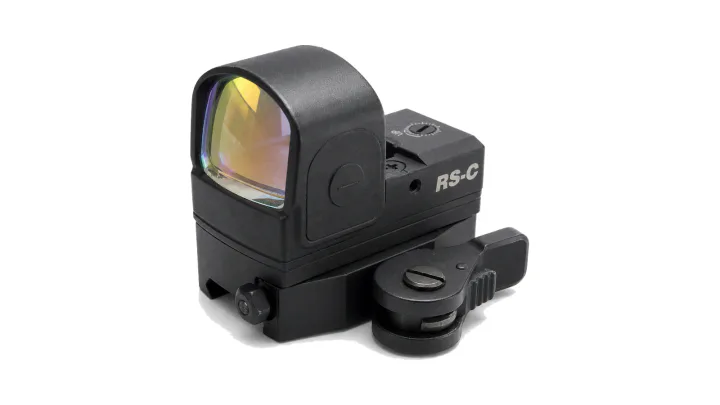

RS-C
RS-C red dot reflex sight
منظار نقطة حمراء مدمج يُثبَّت على سكة Picatinny عبر مهايئ، خطوة ضبط 1 MOA، أكثر من 6 مستويات إضاءة، خلية CR2032 لأكثر من 100 h، وزن 130 g، أبعاد 59x52x48 mm.
- Mass
- 130 g including power source
- Magnification
- 1x +/-0.1
- Adjustment step
- 1 MOA (3 cm at 100 m)

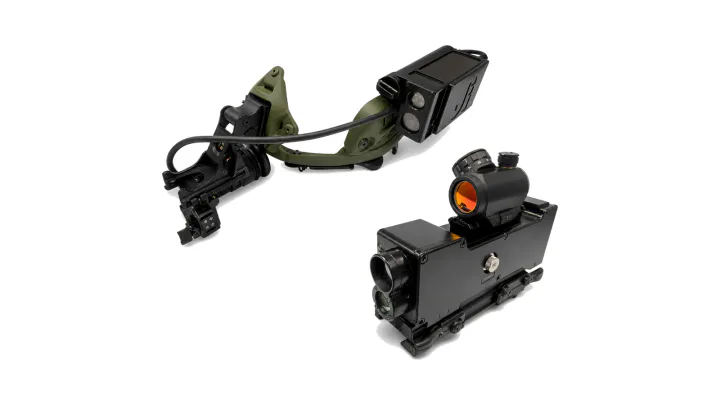

VN-4
VN-4 wireless video sight
منظار فيديو لاسلكي للبندقية والخوذة بنمطي IR وIR+، تكبير منظار البندقية 4x، عينية بشاشة OLED، استقلالية 3 h دون مصادر إضاءة تحت حمراء.
- Rifle sight magnification
- 4x
- Rifle sight field of view
- 140 deg
- Rifle sight operating modes
- IR, IR+
كيف تُحدَّد المناظير في المناقصة
تنص مناقصة منظار البندقية على التكبير ومجال الرؤية وقطر بؤبؤ الخروج ومسافة الراحة العينية ونوع الشبكية وإضاءتها ومدى الضبط وقيمة النقرة عند 100 m والوزن والبطارية وعمرها وواجهة التثبيت، وهي غالباً سكة Picatinny وفق MIL-STD-1913. وينبغي أن تطابق مقاييس المسافة في الشبكية المرتبطة بعيار معين، كما في M20 لعيارات 5.56 mm و7.62 mm و6.5 mm، الأسلحة في الخدمة. أما المناظير الحرارية فتحل فيها استبانة الكاشف وNETD والبعد البؤري للعدسة ومسافات كشف وتمييز الهدف البشري محل التكبير البصري.
الاختيار بين البصري والانعكاسي والحراري والليزري
تُحدَّد البصريات المكبِّرة M10 وM20 وNDS X3 بتكبيرها ومجال رؤيتها للاستخدام النهاري. والمنظاران الانعكاسيان NR-3 وRS-C جهازان x1 مدرجان لظروف النهار والليل. والمنظار الحراري NT-35 مدرج للظلام التام والضباب والغبار والنباتات، وNT-75 للرشاشات والبنادق الآلية مع تسجيل الصور والفيديو، إذ تمنح عدسة 75 mm كشفاً لإنسان عند 2400 m مقابل 1140 m لعدسة 35 mm. وتُسقط المؤشرات الليزرية OCL-4 وOCL-V / OCL-N نقطة تسديد مرئية أو تحت حمراء، ويضيف VN-4 عينية منفصلة للتسديد من خلف الساتر.
أسئلة حول هذه المعدات
هل يمكن استخدام المناظير الانعكاسية مع الرؤية الليلية؟
نعم. NR-3 مدرج للاستخدام النهاري والليلي بثلاثة مستويات سطوع ليلية وستة نهارية، وRS-C موصوف للاستخدام نهاراً وفي ضعف الرؤية وليلاً بالاقتران مع أجهزة الرؤية الليلية. وكلاهما منظار x1 يُثبَّت على سكة MIL-STD-1913.
ما الفرق بين OCL-4 وOCL-V / OCL-N؟
OCL-4 جهاز ثنائي الطيف يبدّل بين ليزر مرئي 650 nm وليزر غير مرئي 850 nm ويضبط الاثنين معاً. أما OCL-V وOCL-N فنسختان أحاديتا الطيف، V مرئية وN غير مرئية، مقاومتان للماء حتى عمق 2 m. وتُركَّب جميعها على سكة Picatinny وتزن 290 g مع البطارية وتعمل بخلية CR123.
