M82

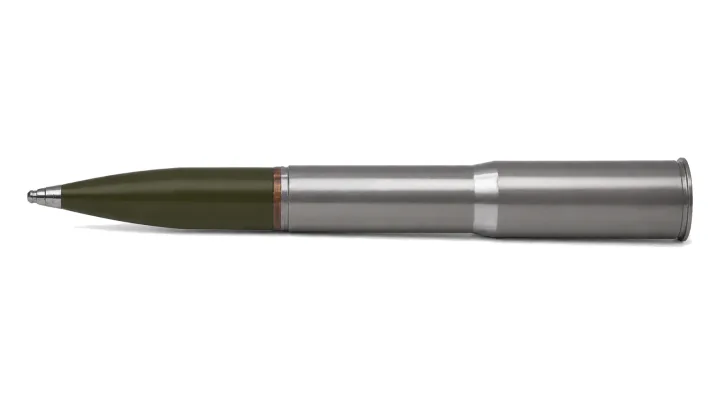

100 mm HE round M82
طلقة موحّدة: مقذوف 16.7 كغ، حشوة متفجرة 2.2 كغ، ظرف فولاذي 913 ملم، صمامة UTIU M85P1 وخط كاشف No12، مذكورة لمدفعَي T-12 وMT-12.
- Projectile mass
- 16.7 kg
- Calibre
- 100 mm
- Projectile muzzle velocity
- 700 m/s
جميع ذخائر المدفعية
مقذوفات وطلقات المدفعية شديدة الانفجار
تمتد ثلاثون بندًا شديد الانفجار من طلقات مدفع عيار 76 ملم إلى مقذوفات المدافع الهاوتزر عيار 155 ملم. وعائلات الطُرز هي M55 وM70، وM82 وسلسلة M63، وM1 وM02، و462A1 وTF-462A1 وM10، وM86P1، وM79 وM93، وM88 وOF-540، ثم M03 وM19 وM101 وM107. وحيثما ذكر المصدر أسلوب التلقيم، تكون بنود عيار 100 ملم طلقات موحّدة، وبنود عيار 76 ملم و105 ملم والعيارات الأكبر شبه موحّدة أو منفصلة التلقيم؛ أما تسعة سجلات فتُدرج مقذوفات دون ذكر أسلوب التلقيم. والحشوة في معظم السجلات مادة TNT، مع RDX وRDX المؤلمن حيثما سجّله المصدر.
- بنود التوريد
- 30
- الأعيرة
- 8
- أنواع الذخيرة
- 1
- المعايير
- NATO · المعايير الشرقية
حسب العيار
مجالات التوريد ذات الصلة
الطُرز والمواصفات
M63

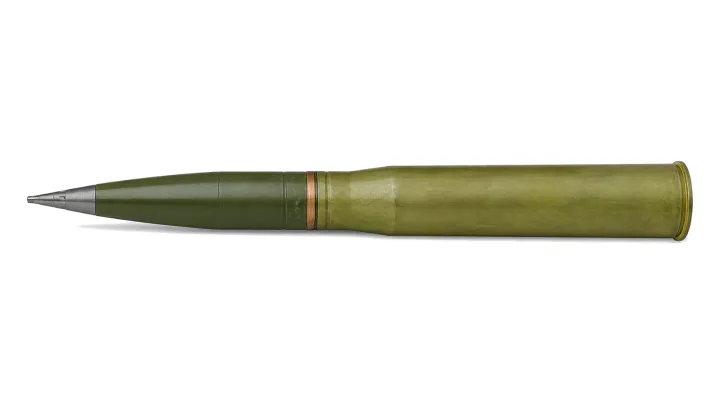

100 mm HE shell M63
طلقة كاملة 30 كغ: مقذوف 15.6 كغ، 1.41 كغ TNT، صمامة UTU M72B1، 900 م/ث، مدى 20618 م، طلقتان في صندوق خشبي.
- Maximum range
- 20618 m
- Muzzle velocity
- 900 m/s
- Fuze
- UTU M72B1, impact, superquick and delay action
M63P1

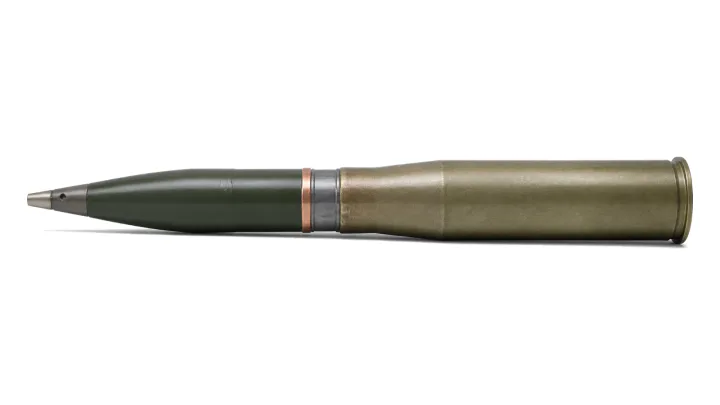

100 mm HE shell M63P1
نمط M63 برفع حشوة TNT إلى 1.48 كغ؛ المقذوف نفسه 15.6 كغ، حشوة دافعة 5.5 كغ، 900 م/ث ومدى 20618 م.
- Maximum range
- 20618 m
- Muzzle velocity
- 900 m/s
- Fuze
- UTU M72B1, impact, superquick and delay action
M63P2

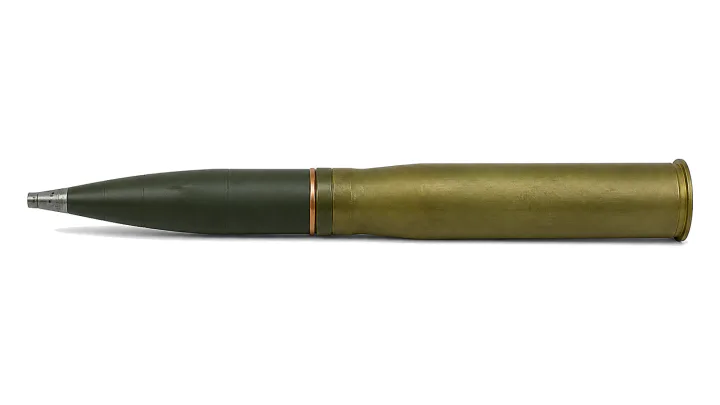

100 mm HE shell M63P2
معبأة بـ1.58 كغ من RDX المؤلمن بدل TNT، على المقذوف نفسه 15.6 كغ، طول الطلقة 1095 ملم وصمامة UTU M72B1.
- Maximum range
- 20618 m
- Muzzle velocity
- 900 m/s
- Fuze
- UTU M72B1, impact, superquick and delay action
M02

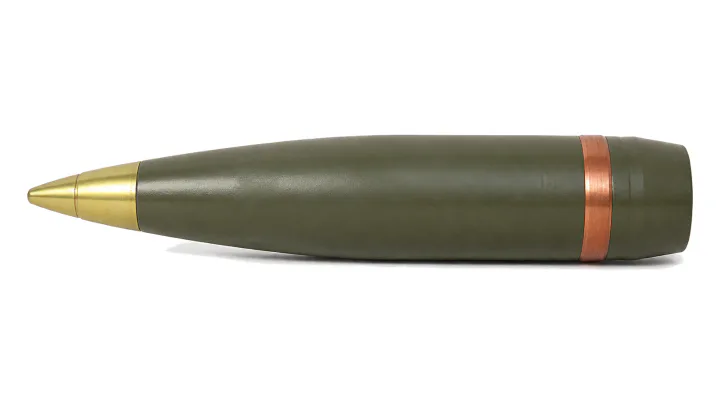

105 mm HE ER shell M02
مقذوف ممتد المدى 13 كغ مع 2.3 كغ TNT وصمامة UTIU M02، يُذكر بمدى 14500 م من M56/28 و16200 م من M56/33.
- Maximum range
- 14500 m (howitzer M56/28); 16200 m (howitzer M56/33)
- Muzzle velocity
- 645 m/s (howitzer M56/28); 675 m/s (howitzer M56/33)
- Fuze
- UTIU, M02
M02

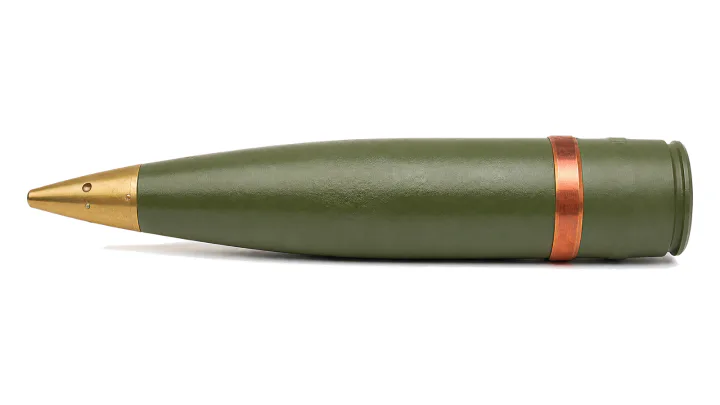

105 mm HE ER-BB shell M02
مقذوف بقاعدة نازفة 14.07 كغ مع 2.25 كغ TNT، يُذكر بمدى 16500 م من M56/28 و18000 م من الهاوتزر M56/33.
- Maximum range
- 16500 m (howitzer M56/28); 18000 m (howitzer M56/33)
- Muzzle velocity
- 610 m/s (howitzer M56/28); 670 m/s (howitzer M56/33)
- Fuze
- UTIU, M02

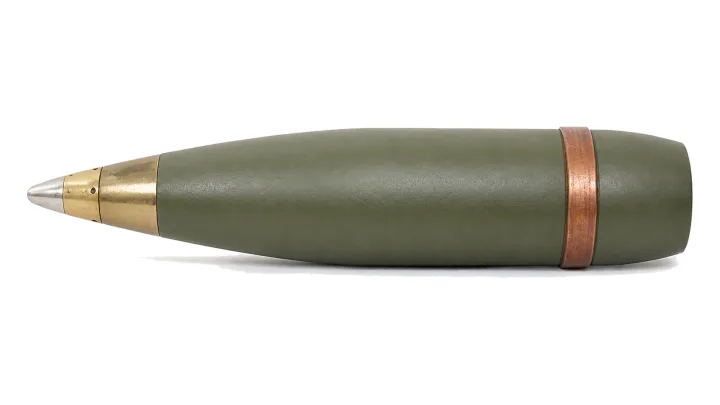

M1
105 mm HE shell M1
مقذوف 14.9 كغ بصمامة UTIU M02-P1، بسرعة 472 إلى 491 م/ث حسب الهاوتزر، ومدى مذكور 11200 م من M2A1 وM4.
- Maximum range
- 11200 m (howitzers M2A1 and M4)
- Muzzle velocity
- 472 m/s (howitzers M2A1 and M4); 491 m/s (howitzer M56)
- Fuze
- UTIU M02-P1
M1

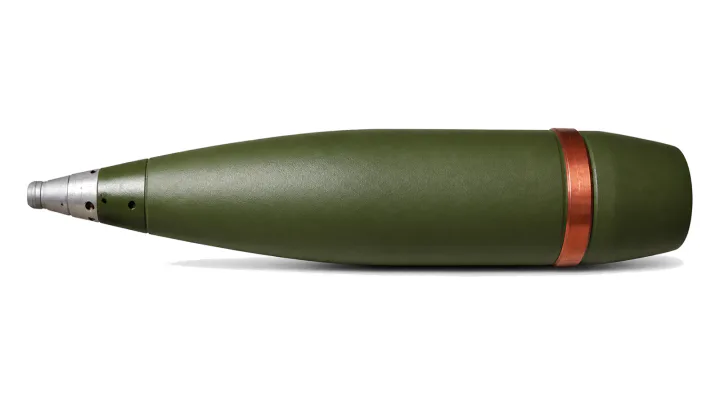

105 mm HE shell M1 for howitzer M56/33
مقذوف M1 مقترن بحشوة دافعة 1.3 كغ للهاوتزر M56/33: 507 م/ث ومدى 11900 م؛ طلقتان في صندوق خشبي.
- Maximum range
- 11900 m
- Muzzle velocity
- 507 m/s
- Projectile weight
- 14.9 kg
M1

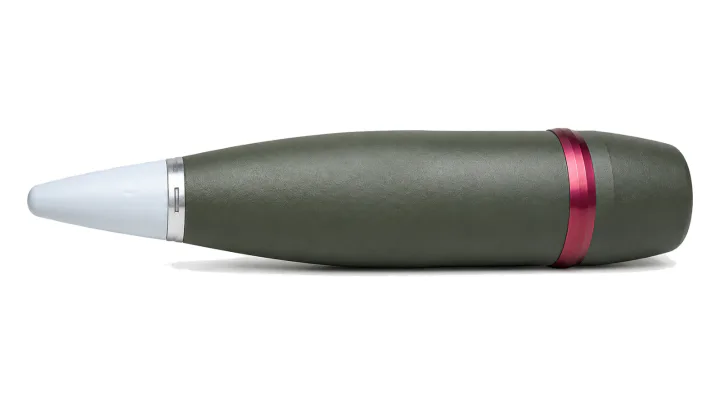

105 mm HE shell M1 with proximity fuze
طلقة شبه موحّدة بصمامة تقارب UB M12 على مقذوف 14.9 كغ يحمل نحو 1.8 كغ TNT، بسرعة 507 م/ث ومدى 11900 م.
- Maximum range
- 11900 m
- Muzzle velocity
- 507 m/s
- Fuze
- UB, M12
M10

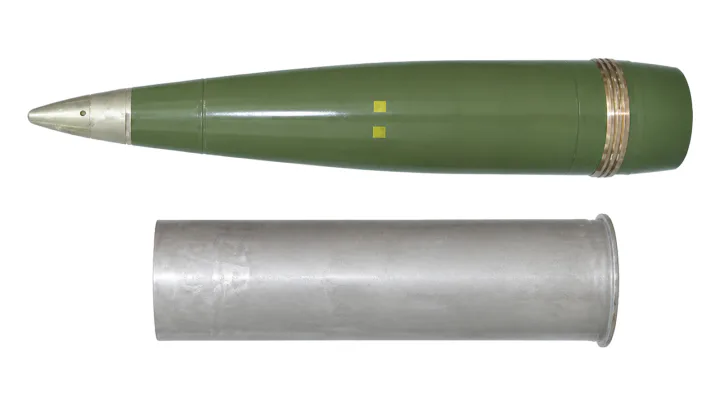

122 mm HE ER-BB shell M10
مقذوف ممتد المدى بقاعدة نازفة بسرعة 715 م/ث، حشوة قاعدة M10 تزن 3.95 كغ في ظرف فولاذي 122 ملم M78، لمدافع D-30 وD-30J و2S1.
- Muzzle velocity
- 715 m/s
- Calibre
- 122 mm
- Mean maximum pressure of powder gases
- 2450 bar

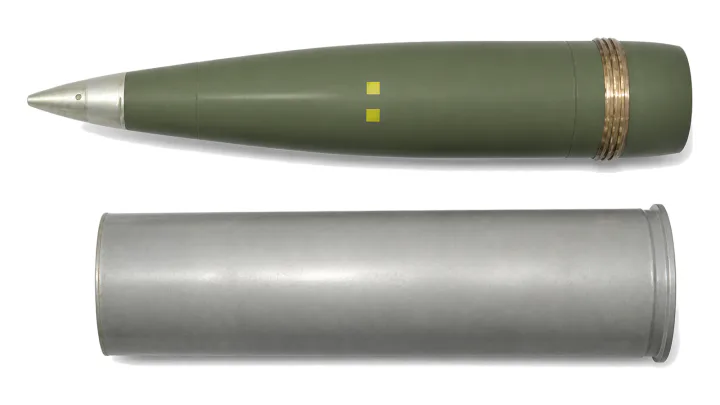

M10
122 mm HE ER-HB shell M10
مقذوف بقاعدة مجوّفة يتلقى حشوة M10 المتغيرة الكاملة 4.16 كغ في ظرف M78 الفولاذي، بطول أقصى 658 ملم مع الصمامة.
- Calibre
- 122 mm
- Mean maximum pressure of powder gases
- 2450 bar
- Projectile length with fuze
- max. 658 mm

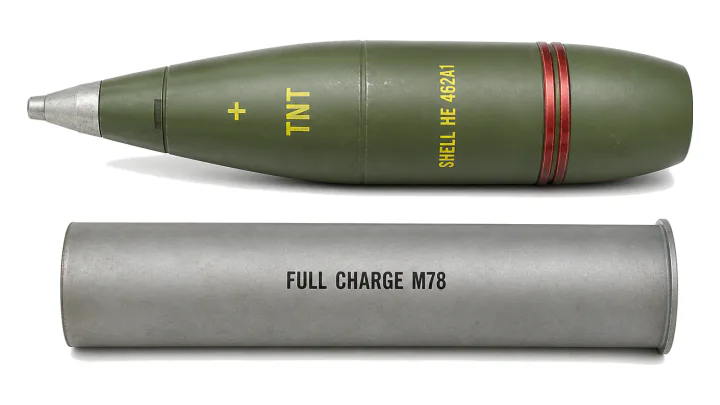

462A1
122 mm HE shell 462A1
مقذوف 21.76 كغ مع 3.6 كغ TNT وصمامة UTIU M72 B1، يُذكر بمدى 12800 م بالحشوة المخفضة و15000 م بحشوة M78 الكاملة.
- Maximum range
- 12800 m (reduced charge); 15000 m (full charge)
- Muzzle velocity
- 565 m/s (reduced charge); 690 m/s (full charge)
- Fuze
- UTIU, M72 B1
TF-462A1

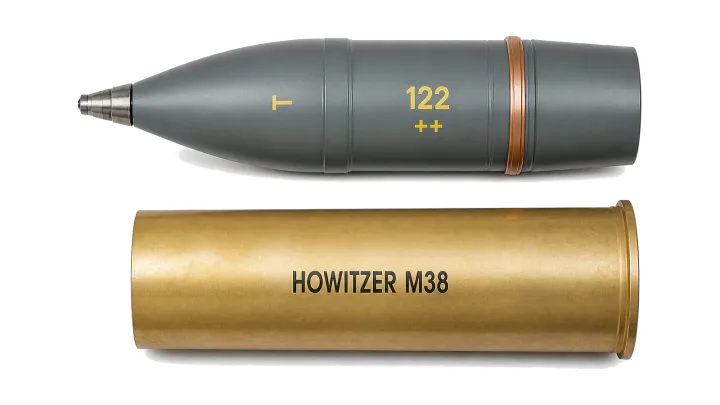

122 mm HE shell TF-462A1 for howitzer M38
مقذوف 21.88 كغ في ظرف قصير 284 ملم بحشوة 2.20 كغ: 515 م/ث ومدى 11800 م من الهاوتزر M38.
- Maximum range
- 11800 m
- Muzzle velocity
- 515 m/s
- Fuze
- UT-PE M87, impact, superquick and delay action
M86P1

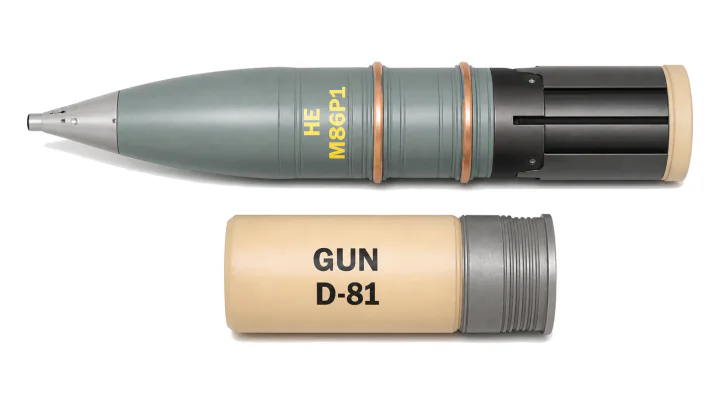

125 mm HE shell M86P1
مقذوف 23 كغ مع 3.35 كغ من TNT/RDX وصمامة UTU-PE M87، يُذكر بسرعة 850 م/ث ومدى 12220 م من مدفع D-81, TM (2A46).
- Maximum range
- 12220 m
- Muzzle velocity
- 850 m/s
- Fuze
- UTU-PE M87, impact, superquick and delay action
M93

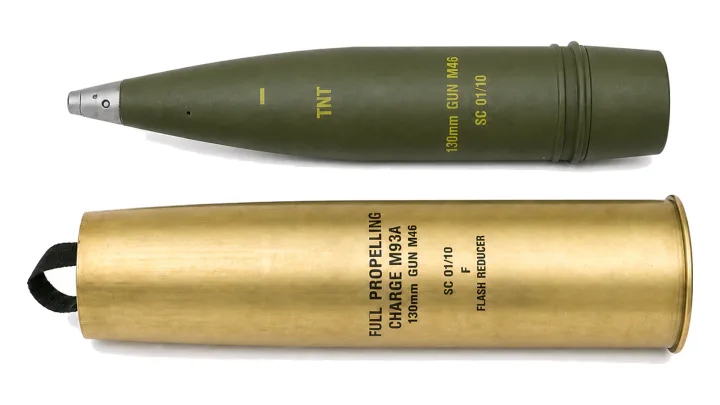

130 mm HE ER-BB shell M93
مقذوف بقاعدة نازفة 36.95 كغ على حشوة M93A الكاملة 12.6 كغ بسرعة 885 م/ث، بصمامة UTIU M72 B1 وخطأ محتمل في المدى لا يتجاوز 250 م.
- Muzzle velocity
- 885 m/s
- Fuze
- UTIU M72 B1
- Projectile weight
- 36.95 kg with fuze
M79

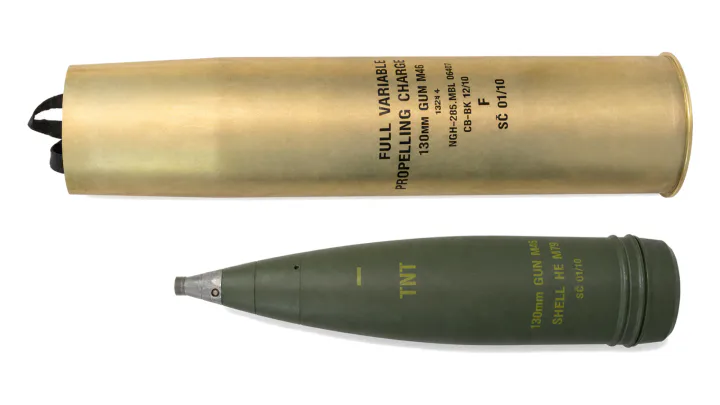

130 mm HE shell M79
مقذوف 33.4 كغ مع 3.67 كغ TNT، يُذكر بسرعة 930 م/ث ومدى 27400 م بحشوة M46 الكاملة؛ طلقة واحدة في صندوق خشبي بكتلة إجمالية 82 كغ.
- Maximum range
- 27400 m (full charge); 19000 m (reduced charge)
- Muzzle velocity
- 930 m/s (full charge); 705 m/s (reduced charge)
- Fuze
- UTIU, M72 B1 (AU-18)
M79 A1

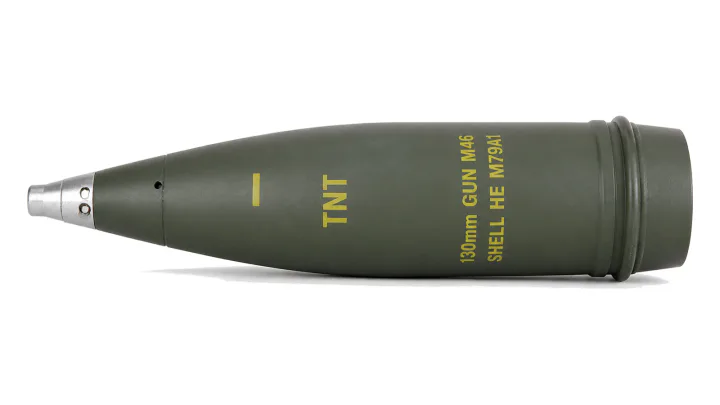

130 mm HE shell M79 A1
مقذوف 33.4 كغ بطول 655 ملم يتلقى صمامة UTIU M72 B1 أو M02، يُذكر بمدى 26400 م بالحشوة الكاملة و18600 م بالحشوة المخفضة.
- Maximum range
- 26400 m (full charge); 18600 m (reduced charge)
- Muzzle velocity
- 930 m/s (full charge); 705 m/s (reduced charge)
- Fuze
- UTIU, M72 B1; UTIU, M02, impact, superquick and delay

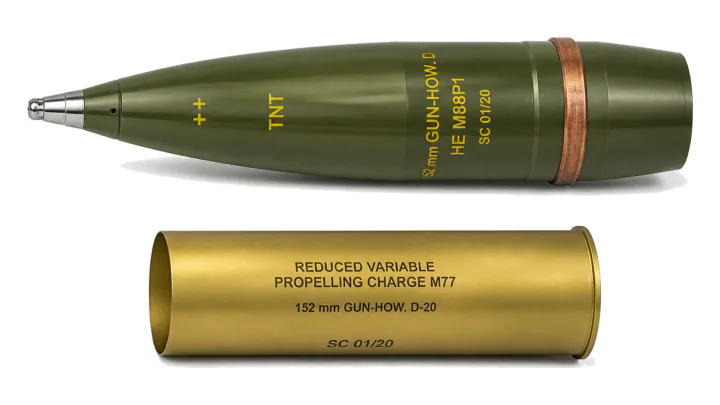

M88
152 mm HE round M88 with reduced variable propellant charge M77
مقذوف 43.56 كغ محشو بـTNT بكتلة 5.94 كغ، مقترن بحشوة M77 المتغيرة المخفضة 4.19 كغ: 511 م/ث ومدى 13400 م.
- Maximum range
- 13400 m
- Filling
- TNT
- Fuze
- UTIU M72B1, instant or delay action
OF-540

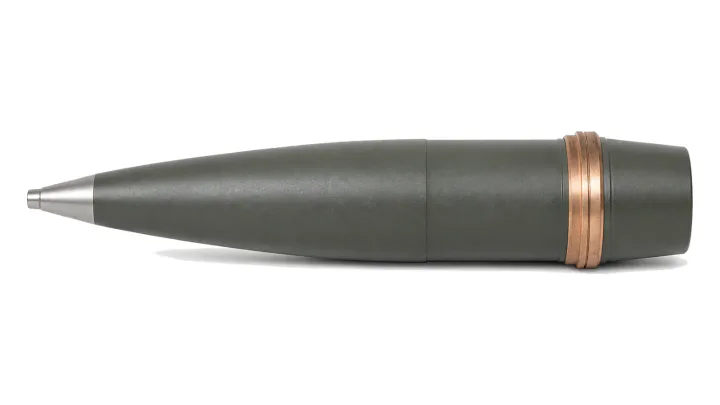

152 mm HE shell OF-540
مقذوف 43 كغ مع 5.86 كغ TNT في ظرف 7.50 كغ، يُذكر بسرعة 655 م/ث ومدى 17400 م بالحشوة الكاملة، و511 م/ث و13400 م بالمخفضة.
- Maximum range
- 17400 m (full charge); 13400 m (reduced charge)
- Muzzle velocity
- 655 m/s (full charge); 511 m/s (reduced charge)
- Fuze
- impact, point detonating and delay action
M19

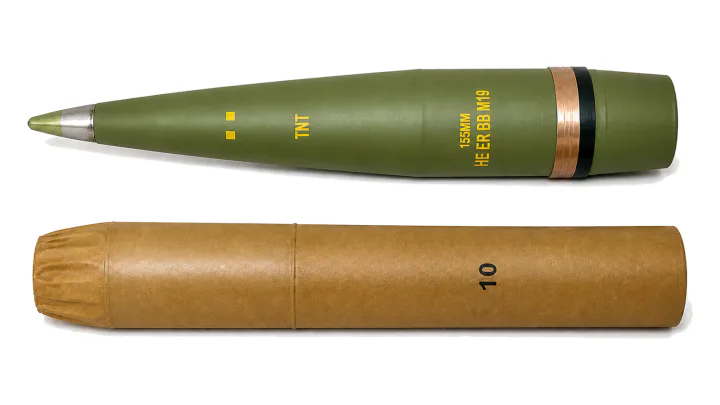

155 mm HE ER-BB round M19 with MC zone 10 charge
مقذوف بقاعدة نازفة 47.1 كغ مع 9.7 كغ TNT على حشوة MC منطقة 10 تزن 17 كغ: 925 م/ث ومدى 38000 م، بصمامة UTIU M02P1.
- Maximum range
- 38000 m
- Muzzle velocity
- 925 m/s
- Fuze
- UTIU M02P1, superquick or delay action
M19

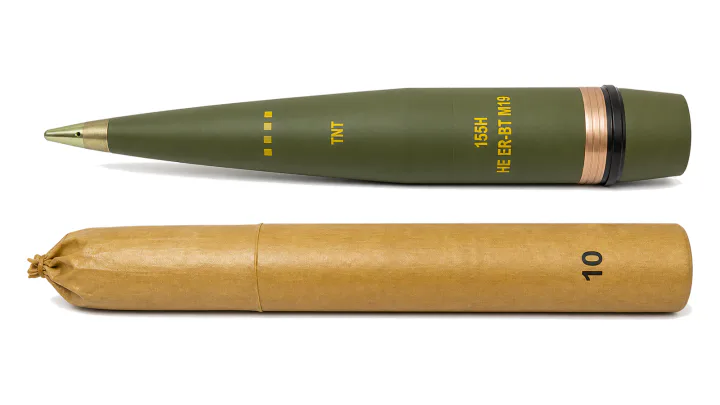

155 mm HE ER-BT round M19 with MC zone 10 charge
مقذوف بذيل انسيابي 43.8 كغ مع 9.7 كغ TNT على حشوة MC منطقة 10 نفسها بوزن 17 كغ: 930 م/ث وأقصى مدى 29000 م.
- Maximum range
- 29000 m
- Muzzle velocity
- 930 m/s
- Fuze
- UTIU M02P1, superquick or delay action

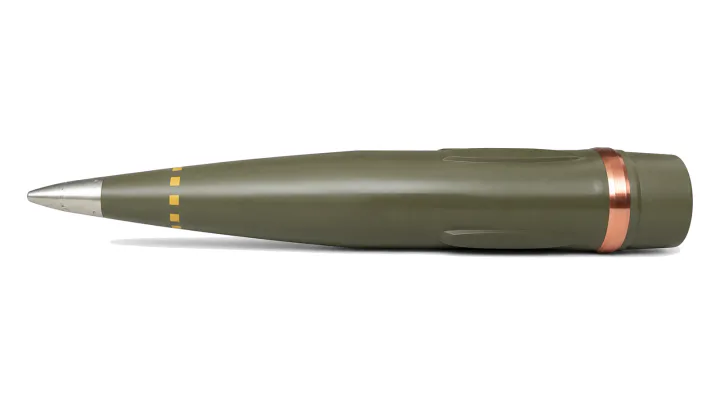

M03
155 mm HE ERFB projectile M03
مقذوف كامل العيار 45.5 كغ مع نحو 8.7 كغ TNT، يُذكر بمدى 20600 م في المنطقة 8، و26600 م في المنطقة 9، و32200 م في المنطقة 10.
- Maximum range
- approx. 20600 m (zone 8); 26600 m (zone 9); 32200 m (zone 10)
- Muzzle velocity
- approx. 680 m/s (zone 8); 820 m/s (zone 9); 920 m/s (zone 10)
- Fuze
- UTIU, M02
M03

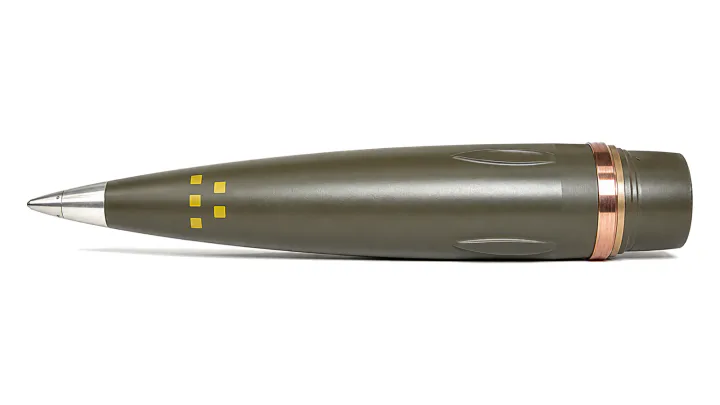

155 mm HE ERFB-BB projectile M03
مقذوف بقاعدة نازفة 47.6 كغ مع نحو 8.7 كغ TNT على حشوة المنطقة 10 تزن 15.6 كغ، يُذكر بسرعة 925 م/ث وأقصى مدى 41100 م.
- Maximum range
- approx. 41100 m (zone 10)
- Muzzle velocity
- approx. 925 m/s (zone 10)
- Fuze
- UTIU, M02
M107

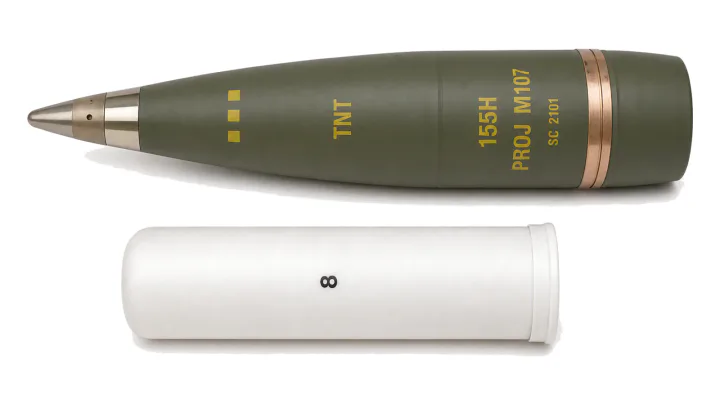

155 mm HE projectile M107 with MC zone 8 charge
مقذوف 43.1 كغ مع 6.72 كغ TNT على حشوة MC منطقة 8 من بارود NCD-26، يُذكر بسرعة 690 م/ث ومدى 18400 م، بصمامة UTIU M02-P1.
- Maximum range
- approx. 18400 m (zone 8)
- Muzzle velocity
- approx. 690 m/s (zone 8)
- Fuze
- UTIU M02-P1

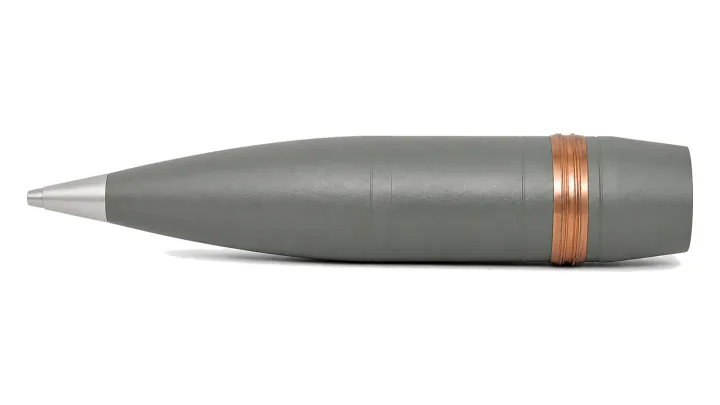

M88
155 mm HE projectile M88
مقذوف 42.6 كغ بطول 807 ملم مع 8.0 كغ TNT وصمامة PD M572P؛ وتتوقف البيانات الباليستية على نوع الهاوتزر ونوع الحشوة الدافعة.
- Fuze
- PD M572P or similar
- Projectile weight
- 42.6 kg
- Explosive charge
- 8.0 kg TNT

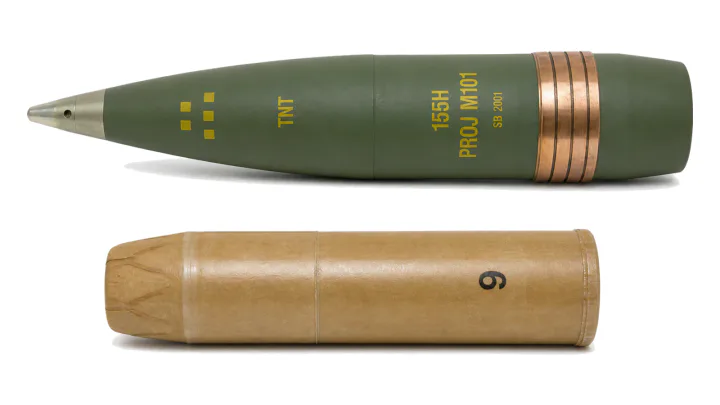

M101
155 mm HE round M101 with MC zone 9 propellant charge
مقذوف 43.25 كغ مع 6.9 كغ TNT على حشوة MC منطقة 9 تزن 14 كغ: 840 م/ث ومدى 23000 م، بصمامة UTIU M02P1 وكبسولة KT M82P2.
- Maximum range
- 23000 m
- Filling
- TNT
- Fuze
- UTIU M02P1, superquick or delay action
M107

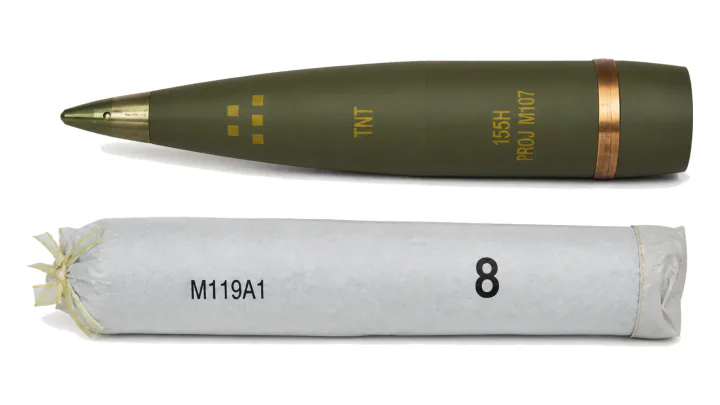

155 mm HE round M107 with propellant charge M119A1
مقذوف M107 على حشوة M119A1 تزن 9 كغ، يُذكر بسرعة 684 م/ث ومدى 18100 م من M109A1/M185، و690 م/ث و18270 م من M198/M199.
- Maximum range
- 18100 m (M109A1/M185); 18270 m (M198/M199)
- Muzzle velocity
- 684 m/s (M109A1/M185); 690 m/s (M198/M199)
- Fuze
- UTIU M02P1, superquick or delay action

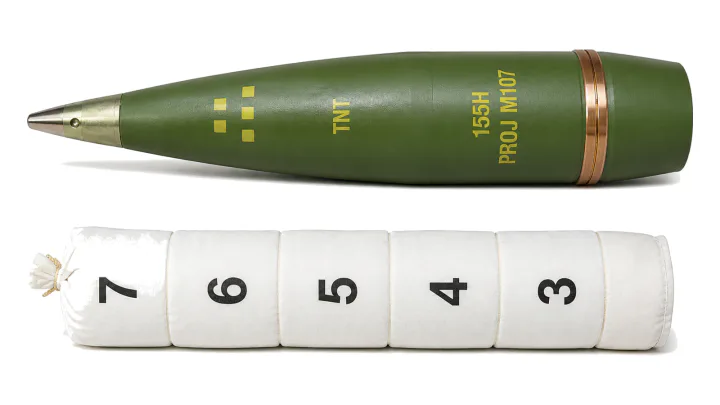

M107
155 mm HE round M107 with propellant charge M4A2
مقذوف M107 على حشوة M4A2 المخفضة 6.4 كغ، يُذكر من 562 م/ث ومدى 14600 م حتى 574 م/ث ومدى 15030 م عبر ثلاثة مدافع هاوتزر.
- Maximum range
- 14600 m (M109/M126A1); 14800 m (M109A1/M185); 15030 m (M198/M199)
- Muzzle velocity
- 562 m/s (M109/M126A1); 565 m/s (M109A1/M185); 574 m/s (M198/M199)
- Fuze
- UTIU M02P1, superquick or delay action
M55

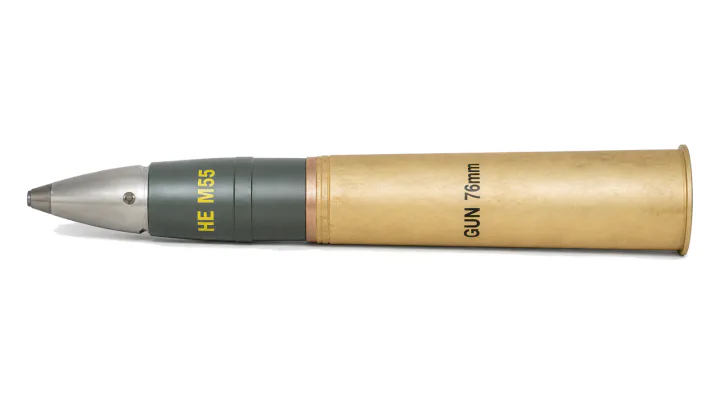

76 mm HE shell M55
مقذوف 6.2 كغ مع 0.43 كغ TNT وصمامة UTI M68، يُذكر بسرعة 398 م/ث ومدى 8750 م؛ ثلاث طلقات في صندوق خشبي كتلته الإجمالية 24.4 كغ.
- Maximum range
- 8750 m
- Muzzle velocity
- 398 m/s
- Fuze
- UTI M68, impact, superquick and delay action
M70

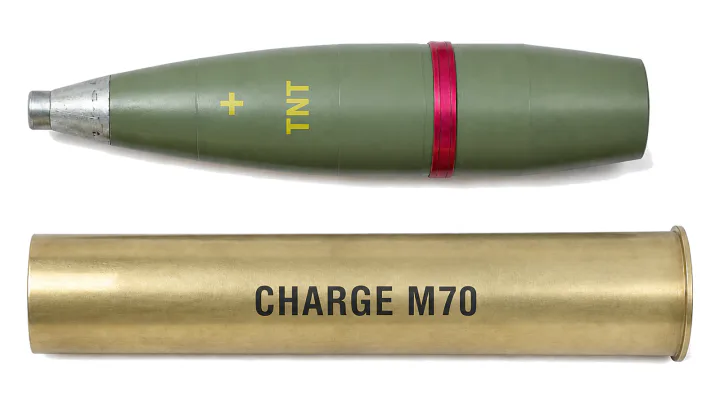

76 mm HE shell M70
مقذوف 6.2 كغ يحمل 0.61 كغ TNT بصمامة UTI M68 P1، يُذكر بسرعة 398 م/ث ومدى 8750 م؛ ثلاث طلقات في صندوق خشبي.
- Maximum range
- 8750 m
- Muzzle velocity
- 398 m/s
- Fuze
- UTI, M68 P1
كيف تُوصَّف الطبيعة شديدة الانفجار في ملفات المناقصات
يُعرَّف البند شديد الانفجار في ملحق المناقصة بالعيار ورمز طراز المقذوف، ثم بالحشوة الدافعة أو منطقة الحشوة المقترنة به. وتتبع ذلك عادةً كتلة المقذوف، وكتلة الحشوة المتفجرة، والسرعة الابتدائية، وأقصى مدى، ومتوسط الضغط الأقصى لغازات البارود، ورمز الصمامة. وتضيف عدة سجلات ظرف الطلقة، ونطاق درجة حرارة الاستعمال، وعدد الطلقات في الصندوق الخشبي.
عائلات الطُرز وما يتغير بحسب الطراز
تشمل العائلات M55 وM70 في عيار 76 ملم، وM82 وسلسلة M63 وM63P1 وM63P2 في 100 ملم، وM1 وM02 في 105 ملم، و462A1 وTF-462A1 وM10 في 122 ملم، وM86P1 في 125 ملم، وM79 وM79 A1 وM93 في 130 ملم، وM88 وOF-540 في 152 ملم، وأخيرًا M03 وM19 وM88 وM101 وM107 في 155 ملم. واللواحق تدل على الفارق: P1 وP2 تغيّران الحشوة، بينما تشير ER وBB وHB وBT إلى جسم باليستي معدَّل.
أسئلة حول هذه المعدات
ما الأرقام التي يذكرها كل سجل شديد الانفجار؟
تذكر معظم السجلات كتلة المقذوف، وكتلة الحشوة المتفجرة، والسرعة الابتدائية، وأقصى مدى، ورمز الصمامة، إلى جانب السلاح الذي يسميه المصدر. أما بنود المدى الممتد عيار 122 ملم فتذكر بيانات الحشوة والظرف دون كتلة المقذوف، ولذلك يُقرأ كل سجل على حدة.
لماذا يظهر رمز الطراز نفسه في أكثر من بند؟
يورد المصدر المقذوف مقترنًا بالحشوة الدافعة المختارة له. فالطراز M107 يظهر مع الحشوة M4A2، ومع M119A1، ومع حشوة MC منطقة 8، ولكل اقتران سرعته الابتدائية وأقصى مداه، ولا يُذكر متوسط الضغط الأقصى إلا في سجلَّي M4A2 وM119A1، ولذلك تُدرج بنودًا منفصلة في الفهرس.
