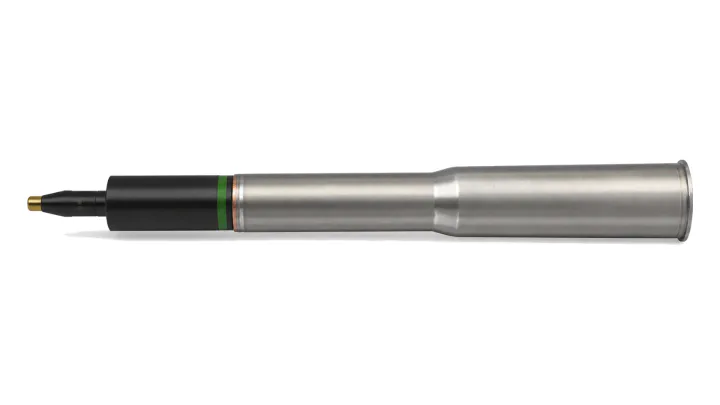

M15
100 mm HEAT-T round M15
طلقة موحّدة: مقذوف 9.5 كغ محشو بمادة FO-4.5S بسرعة 1075 م/ث، صمامة UT-PE M87P1 وخط كاشف No12، لمدفعَي T-12 وMT-12.
- Projectile mass
- 9.5 kg
- Calibre
- 100 mm
- Projectile muzzle velocity
- 1075 m/s
جميع ذخائر المدفعية
المقذوفات المضادة للدروع والمقذوفات الحاملة
تقع خمسة بنود خارج النوعين شديد الانفجار والدخاني. وعائلات الطُرز هي M15 وM69 في عيار 100 ملم، وM88 من طراز APFSDS-T وM88P1 من طراز HEAT-T في عيار 125 ملم، والمقذوف الحامل M96 في عيار 155 ملم. ويسمي كل سجل المدفع الذي أورده المصدر له، ولا يَرِد رقم الخط الكاشف إلا في سجلين: No12 للطراز M15 عيار 100 ملم، وNo 12 للطراز HEAT-T M88P1 عيار 125 ملم. ويختلف التلقيم: بنود عيار 100 ملم طلقات موحّدة، ويُذكر الظرف الفولاذي المجمَّع للطراز M15 وحده، أما بنود عيار 125 ملم فمنفصلة التلقيم.
- بنود التوريد
- 5
- الأعيرة
- 3
- أنواع الذخيرة
- 3
- المعايير
- NATO · المعايير الشرقية
حسب العيار
مجالات التوريد ذات الصلة
الطُرز والمواصفات

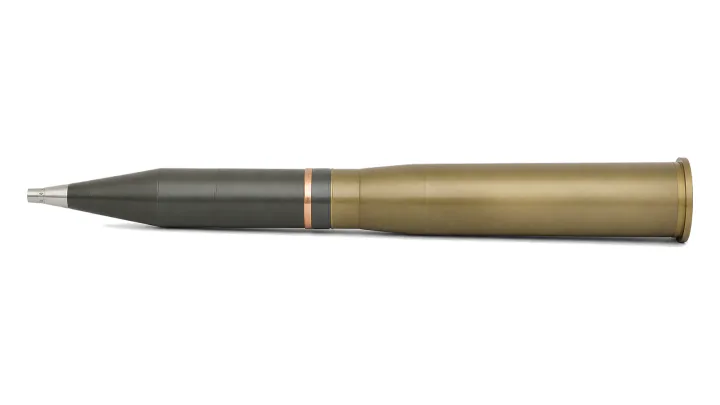

M69
100 mm HEAT-T shell M69
طلقة كاشفة بحشوة مُشكَّلة كتلتها 25.6 كغ مع 1.00 كغ RDX، اختراق مذكور 300 ملم، 900 م/ث ومدى قتالي 3000 م.
- Muzzle velocity
- 900 m/s
- Fuze
- UTU M72B1, impact, superquick and delay action
- Projectile weight
- 12.2 kg

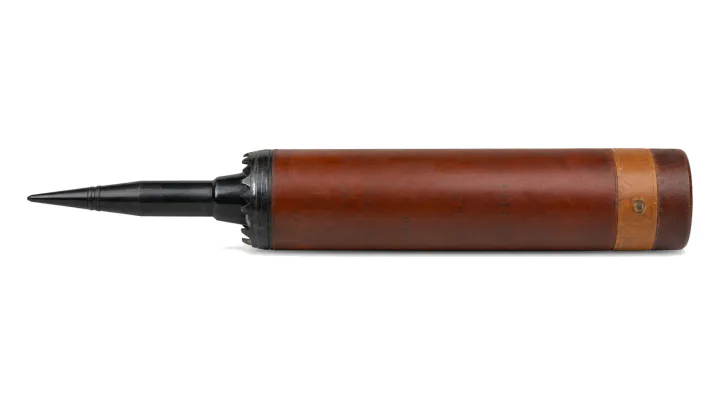

M88
125 mm APFSDS-T round M88
طلقة منفصلة التلقيم حركية الطاقة: مقذوف بطول 591 ملم، حشوة قاعدة M88، كبسولة كهروصدمية KT-EU M84، لمدفع D-81, TM (2A46).
- Calibre
- 125 mm
- Projectile length
- 591 mm
- Base propellant charge
- M88

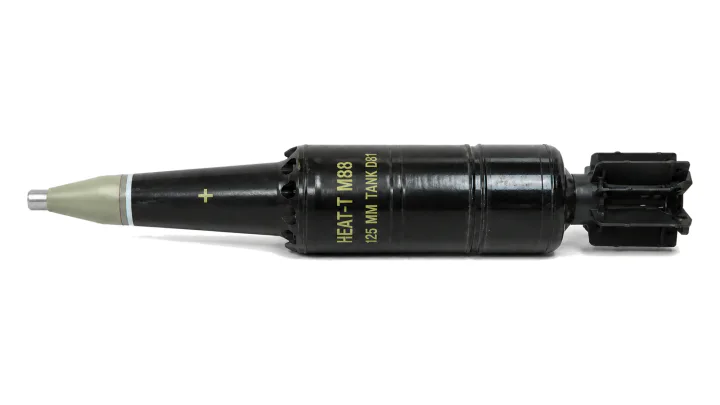

M88P1
125 mm HEAT-T shell M88P1
مقذوف بكتلة جدولية 19 كغ بسرعة 905 م/ث على حشوة قاعدة M88 تزن 9.5 كغ، بصمامة UT-PE M87P1 وخط كاشف No 12، اختراق 400 ملم ومدى مؤثر 4000 م.
- Fuze
- UT-PE M87P1, upper and lower, mechanical and piezoelectric
- Calibre
- 125 mm
- Projectile muzzle velocity
- 905 m/s

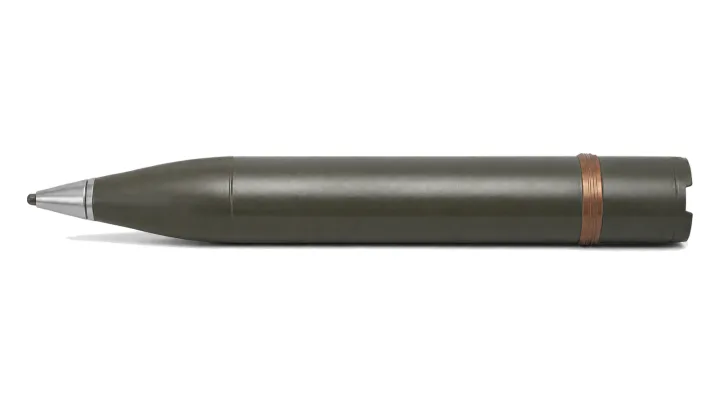

M96
155 mm base-bleed bomblet carrier projectile M96
مقذوف حامل بقاعدة نازفة كتلته 46.3 كغ وطوله 900 ملم، يحمل قنيبلات محشوة بـRDX وصمامة M762 أو M577A1؛ وتتوقف بياناته الباليستية على المدفع والحشوة.
- Filling
- RDX bomblets
- Fuze
- M762 or M577A1 or similar
- Projectile weight
- 46.3 kg
كيف تُوصَّف هذه الأنواع في ملفات المناقصات
يبدأ ملحق المناقصة بالعيار ورمز طراز المقذوف، ثم يورد كتلة المقذوف وطوله، والسرعة الابتدائية، ومتوسط الضغط الأقصى لغازات البارود، والحشوة الدافعة أو حشوة القاعدة، والكبسولة، والصمامة. وتظهر بيانات الخط الكاشف في ثلاث من طلقات المدافع الأربع، وتظهر قدرة الاختراق حيثما ذكرها المصدر، بينما يستبدل سجل المقذوف الحامل بذلك وصف حمولته وصمامته الزمنية.
عائلات الطُرز وما يتغير بحسب الطراز
في عيار 100 ملم يُذكر M15 بحشوة FO-4.5S وصمامة UT-PE M87P1، ويُذكر M69 بحشوة RDX تزن 1.00 كغ وصمامة UTU M72B1. ويشترك بندا عيار 125 ملم في حشوة القاعدة M88 وفي الكبسولة الكهروصدمية KT-EU M84، لكنهما يختلفان نوعًا، أحدهما حركي والآخر ذو حشوة مُشكَّلة. أما M96 عيار 155 ملم فيُذكر بكتلة 46.3 كغ وصمامة M762 أو M577A1، وببيانات باليستية تتوقف على المدفع والحشوة.
أسئلة حول هذه المعدات
أي السجلات تذكر قدرة اختراق؟
اثنان من خمسة. فسجل HEAT-T M69 عيار 100 ملم يذكر 300 ملم، وسجل HEAT-T M88P1 عيار 125 ملم يذكر 400 ملم. أما سجلات M15 عيار 100 ملم، وAPFSDS-T M88 عيار 125 ملم، والمقذوف الحامل M96 عيار 155 ملم، فلا تحمل أي قيمة اختراق.
ما الفرق بين بندَي M88 في عيار 125 ملم؟
النوع والأرقام المذكورة. الأول طلقة APFSDS-T M88 بطول مقذوف 591 ملم، والثاني قذيفة HEAT-T M88P1 بسرعة ابتدائية 905 م/ث وكتلة جدولية 19 كغ وصمامة UT-PE M87P1. وكلاهما مذكور لمدفع الدبابة عيار 125 ملم D-81, TM (2A46).
